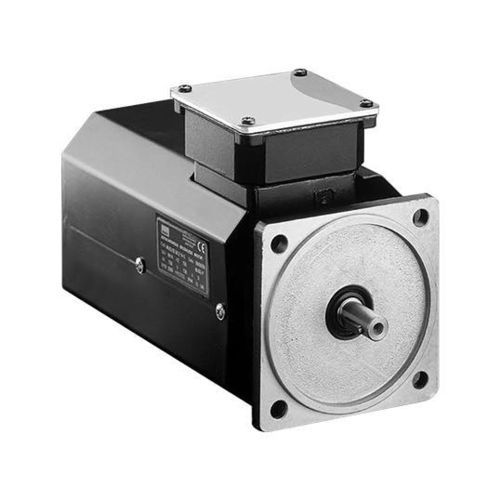

Асинхронный двигатель MVQ series

400 В330 В180 V

Обзор продукта
Серия MVQ асинхронных двигателей с короткозамкнутым ротором предназначена для автоматизированных применений, не требующих высокой динамической производительности, и является эффективной альтернативой традиционным системам постоянного тока. Модельный ряд охватывает диапазон номинальных моментов и напряжений для типичных промышленных приводов.

Особенности

• Конструкция: короткозамкнутый ротор (клетка)
• Номинальное напряжение: 180 Vac и 330 Vac
• Защита IP
• Стандартная защита: IP 44 без вентилятора; IP 21 с вентилятором; IP 54 по запросу
• Класс изоляции: F
• Рабочая температура: -25°C до +55°C
• Температура хранения: -25°C до +70°C
• Охлаждение: Естественное охлаждение или принудительная вентиляция
• Датчик положения: 4-полюсный резольвер
• Подшипники: Запечатанные, смазка на весь срок службы
• Вал: Шпоночный паз и стандартное резьбовое отверстие
• Покрытие: Черное покрытие
• Тепловая защита: PTC, порог 130°C
• Варианты фланца: B5 и B14

Технические данные - Типы двигателей

• 9MMVQ6330214x — Номинальный момент: 2.5 Nm; Пиковый момент: 5 Nm; Непрерывный ток: 3.5 A; Номинальная скорость: 3000 rpm; Константа момента: 0.71 Nm/A; Момент инерции ротора: 400 x10-6 kg·m²; Масса: 6.5 kg; Напряжение питания: 230 Vac
• 9MMVQ6330414x — Номинальный момент: 2.8 Nm; Пиковый момент: 7 Nm; Непрерывный ток: 1.6 A; Номинальная скорость: 3000 rpm; Константа момента: 1.75 Nm/A; Момент инерции ротора: 400 x10-6 kg·m²; Масса: 6.5 kg; Напряжение питания: 400 Vac
• 9MMVQ7130219x — Номинальный момент: 5.5 Nm; Пиковый момент: 11 Nm; Непрерывный ток: 6 A; Номинальная скорость: 3000 rpm; Константа момента: 0.91 Nm/A; Момент инерции ротора: 1800 x10-6 kg·m²; Масса: 9.7 kg; Напряжение питания: 230 Vac
• 9MMVQ7130419x — Номинальный момент: 5.8 Nm; Пиковый момент: 14 Nm; Непрерывный ток: 2.5 A; Номинальная скорость: 3000 rpm; Константа момента: 2.32 Nm/A; Момент инерции ротора: 1800 x10-6 kg·m²; Масса: 9.7 kg; Напряжение питания: 400 Vac
• 9MMVQ8030219x — Номинальный момент: 8 Nm; Пиковый момент: 16 Nm; Непрерывный ток: 8.7 A; Номинальная скорость: 3000 rpm; Константа момента: 0.92 Nm/A; Момент инерции ротора: 3500 x10-6 kg·m²; Масса: 13.6 kg; Напряжение питания: 230 Vac
• 9MMVQ8030419x — Номинальный момент: 9.5 Nm; Пиковый момент: 24 Nm; Непрерывный ток: 4.2 A; Номинальная скорость: 3000 rpm; Константа момента: 2.27 Nm/A; Момент инерции ротора: 3500 x10-6 kg·m²; Масса: 13.6 kg; Напряжение питания: 400 Vac
• 9MMVQ9030424x — Номинальный момент: 13 Nm; Пиковый момент: 30 Nm; Непрерывный ток: 7.5 A; Номинальная скорость: 3000 rpm; Константа момента: 1.6 Nm/A; Момент инерции ротора: 5000 x10-6 kg·m²; Масса: 18.25 kg; Напряжение питания: 400 Vac
• 9MMVQ0030428x — Номинальный момент: 22 Nm; Пиковый момент: 55 Nm; Непрерывный ток: 13.5 A; Номинальная скорость: 3000 rpm; Константа момента: 1.6 Nm/A; Момент инерции ротора: 8000 x10-6 kg·m²; Масса: 26.5 kg; Напряжение питания: 400 Vac
• 9MMVQ1230428x — Номинальный момент: 29 Nm; Пиковый момент: 71 Nm; Непрерывный ток: 18 A; Номинальная скорость: 3000 rpm; Константа момента: 1.56 Nm/A; Момент инерции ротора: 11500 x10-6 kg·m²; Масса: 34.5 kg; Напряжение питания: 400 Vac

Технические характеристики

• Серия: MVQ series
• Конструкция: короткозамкнутый ротор (клетка)
• Номинальное напряжение: 180 Vac и 330 Vac
• Защита IP: IP 44 без вентилятора, IP 21 с вентилятором, IP 54 по запросу
• Класс изоляции: F
• Диапазон рабочей температуры: -25°C до +55°C
• Диапазон температуры хранения: -25°C до +70°C
• Охлаждение: Естественное охлаждение и принудительная вентиляция
• Резольвер: 4-полюсный резольвер
• Подшипники: Запечатанные, смазка на весь срок службы
• Вал: Шпоночный паз и стандартное резьбовое отверстие
• Покрытие: Черное покрытие
• Тепловая защита: PTC, порог 130°C
• Варианты фланца: B5 и B14
