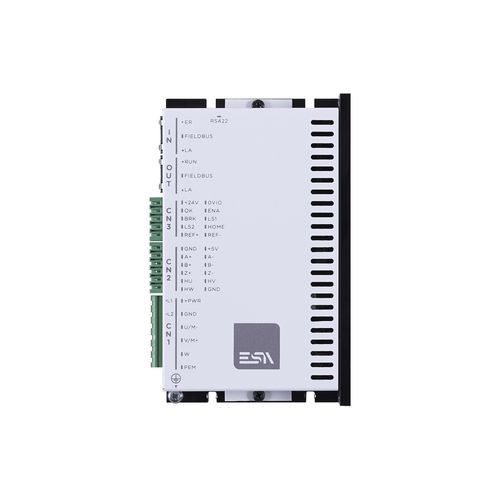

Сервовариатор DC EWD U

бесщеточныйодноосныйCANopen

Обзор
EWDU — компактный одноосный сервопривод, предназначенный для управления бесщёточными AC и DC сервомоторами. Обеспечивает простую настройку через Drivewatcher и имеет предустановленную базу данных двигателей, подходит для OEM-приложений в области управления движением и автоматизации.

Ключевые особенности

• Напряжение питания: 24–60 Vdc
• Обратная связь двигателя: инкрементный энкодер или датчики Холла
• Полевые шины: CANopen DS402, EtherCAT
• Встроенные I/O: 4 цифровых входа (PNP), 2 изолированных цифровых выхода (0,5 A) и 1 дифференциальный аналоговый вход +/-10 V (12 bit)
• Степень защиты: IP20
• Инструмент настройки: Drivewatcher; предустановленная база данных двигателей
• Номинальный / пиковый ток: 10 A / 20 A

Технические данные
Напряжение питания (силовой каскад): 24 ... 60 Vdc
Питание управления: 24 Vdc
Номинальный ток: 10 A
Пиковый ток: 20 A
Аналоговый вход: 1 дифференциальный +/-10 V (12 bit)
Цифровой вход: 4 PNP
Цифровой выход: 2 изолированных – 0,5 A
Связь: RS422 – CANopen – EtherCAT
Режимы управления: Скорость – Крутящий момент – Позиция
Тормозной резистор: Недоступен
Потери мощности: в режиме ожидания = 5 W; при I_nom = 20 W
Габариты: 135 (h) x 82 (w) x 28.5 (L) mm
Вес: 0,4 kg
Температура эксплуатации: 0 ... +40 °C (понижение характеристик на 50% до 55 °C)
Температура хранения: -25 ... +85 °C
Высота: до 1000 м без понижения характеристик
Влажность: эксплуатация 5% ... 85% без конденсации; хранение 5% ... 95% без конденсации
Вибрация: соответствует IEC60068-2-6
Степень защиты: IP20
Стандарты: EN 61800-3:2004 + A1:2012; EN 61800-2:2015; EN 61800-5-1:2007
Директивы: 2014/30/EU (EMC); 2014/35/EU (низкое напряжение); 2011/65/EU (RoHS)

Технические характеристики

• Напряжение питания силового каскада: 24–60 Vdc
• Питание управления: 24 Vdc
• Номинальный ток: 10 A; пиковый ток: 20 A
• Аналоговый вход: 1 дифференциальный +/-10 V (12 bit)
• Цифровые I/O: 4 цифровых входа (PNP), 2 изолированных цифровых выхода (0,5 A)
• Коммуникации: RS422, CANopen, EtherCAT
• Режимы управления: Скорость, Крутящий момент, Позиция
• Защита / механика: IP20; Габариты 135 x 82 x 28,5 mm; Вес 0,4 kg
• Потери мощности: в режиме ожидания 5 W; при I_nom 20 W
• Условия эксплуатации: 0–40 °C (понижение характеристик до 55 °C), хранение -25–+85 °C, до 1000 м высоты
• Вибрация: соответствует IEC60068-2-6
• Инструмент настройки: Drivewatcher; предустановленная база данных двигателей
