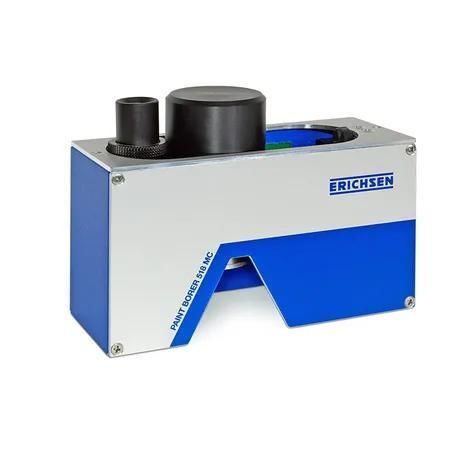

Толщиномер для покрытия PAINT BORER 518 MC

для окраскипереноснойоптический

Описание
PAINT BORER 518 MC измеряет толщину покрытий методом стандартизированного клиновидного среза: сверло с фиксированным углом формирует небольшой конический отверстие, а проецируемая ширина срезанной поверхности используется для расчёта толщины слоя по геометрической зависимости. 50× измерительный микроскоп показывает концентрические круги; разница радиусов по шкале, умноженная на масштабный коэффициент, даёт толщину пленки.

Измерительный прибор
PAINT BORER 518 MC — компактный автономный прибор, в корпусе которого размещены сверлильный блок, измерительный микроскоп, подсветка образца и перезаряжаемая батарея. Горизонтальная скользящая каретка объединяет сверло и микроскоп, поэтому прибор не нужно перемещать между сверлением и измерением. Пружинно установленные твердосплавные сверла автоматически вступают в работу при нажатии на образец; комплектуются сменные сверла с точными углами резания для трёх стандартных диапазонов измерения. 50× микроскоп оснащён шкалой из 100 делений, дающей разрешение 1 % независимо от диапазона. Кнопка подсветки на задней панели обеспечивает непрерывное свечение, три уровня яркости и прерывистый режим для продления времени работы от батареи. Применяется перезаряжаемая батарея 9 В; возможна работа от сети с зарядным устройством. Микроскоп перемещается в двух взаимно перпендикулярных осях, шкала поворачивается для оценки эллипсоидных отверстий на изогнутых или наклонных образцах.

Комплект поставки

• Толщиномер покрытий PAINT BORER 518 MC
• Сверло 5 для толщин до 300 µm (масштабный коэффициент 3 µm/дел., угол реза 8,5°)
• 2 фломастера (чёрный/серебристый)
• Отвёртка
• Перезаряжаемая батарея (9 V)
• Сетевой адаптер (100 - 240 VAC, 47 - 63 Hz)
• Пластиковый кейс
• Руководство по эксплуатации

Стандарты

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Технические характеристики

• Привод: Электрический
• DT / NDT: DT
• Подложка: Любая
• Габариты (Д x Ш x В): 155 mm x 55 mm x 110 mm
• Масса нетто: ок. 850 g
• Толщина слоя: до 2000 µm
• Разрешающая способность: 1 %
• Возможность измерения многослойных покрытий: Да
• Питание (опц.) аккумулятор: 6F22
• Питание (опц.) батарея (9V): 6LR61
• Питание (опц.) сетевой адаптер: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0.8 A
• Мин. размеры образца без стола: ок. 150 x 25 mm
• Мин. размеры образца со столом (малые детали): ≥ 17 mm
