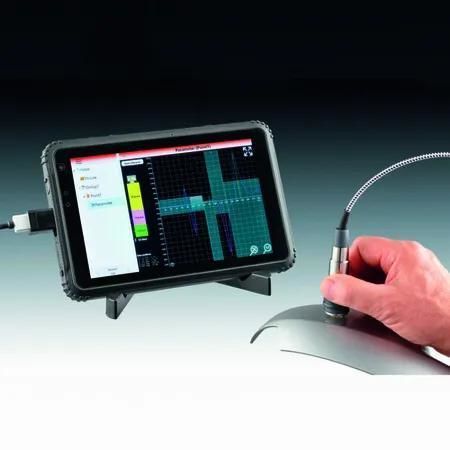

Толщиномер для пластмасс QuintSonic T

для металластекладля покрытия

Краткое описание продукта
Неразрушающее ультразвуковое измерение до восьми слоев покрытия. Портативный прибор с 32‑битной обработкой сигнала в сенсоре (SIDSP®), 8" дисплеем с A‑scan, прочным корпусом (IP67, MIL‑STD 810 G) и стеклом Gorilla®. Диапазон измерения до 6900 µm.

Описание
QuintSonic T позволяет измерять до восьми покрытий за одну операцию. Прибор измеряет полимерные покрытия (краски, лаки, пластики), а также стеклянные, керамические или металлические покрытия практически на любом основании. Точный и удобный в обращении, QuintSonic T подходит для типичных систем покрытий, таких как:

• Лак на пластике
• Пластик на древесине
• Стекло на металле
• и многое другое

Большой 8‑дюймовый дисплей обеспечивает удобный просмотр результатов измерений и отображение хода ультразвукового сигнала (A‑scan). Параметры настройки сигнала отображаются одновременно и могут быть адаптированы к текущему измерению для экономии времени. Последующая корректировка параметров возможна через опцию памяти A‑scan.
QuintSonic T отличается простотой управления через сенсорный экран и интуитивно понятным интерфейсом. Программа измерения обеспечивает чёткую структуру данных с встроенной генерацией отчёта испытаний.
QuintSonic T также пригоден для жёстких условий эксплуатации благодаря защите IP67, стандарту MIL‑STD 810 G и особенно устойчивому стеклу Gorilla®.

Назначение и применение
Неразрушающее измерение:

• Лаков, пластиков, стекла, эмали и других покрытий на древесине, пластике, стекле, металле и керамике
• Металлических покрытий на пластиках, керамике и древесине
• До 8 покрытий за одну операцию

Также подходит для измерения толщины стенки.

Принципы измерения
Ультразвуковое отражение (DIN EN ISO 2808, метод 10)

Особенности

• Быстрое оценивание и высокая точность благодаря встроенной в сенсор 32‑битной цифровой обработке сигнала (SIDSP®)
• Более 40 значений измерений в минуту: поставить, подождать 1 секунду, готово
• Всего 5 мм измеряемой площади позволяет проводить замеры на небольших и криволинейных деталях (площадь контакта 11 мм Ø)

Комплект поставки

• Датчик QuintSonic SIDSP®
• Кабель датчика SIDSP®
• Промышленный планшет с ПО для оценки
• Подставка для планшета
• Руководство по эксплуатации (DE/EN)
• 1 бутылка сопрягающего геля, 100 мл
• 1 бутылка Aqua dest (сопрягающее), 100 мл
• Однослойный эталон для проверки
• Пластиковый транспортировочный кейс

Технические данные

• DT / NDT: NDT
• Точность: ± (1 µm / 0.04 mils + 1 %) от показания при калибровке по эталону с поперечным срезом
• Подложка: Любая
• Разрешение: 0.1 µm / 0.004 mils
• Калибровка: Калибровка скорости звука для до восьми слоев
• Толщина слоя: до 6900 µm

Дополнительные технические данные

• Диапазон измерений: макс. 6900 µm (регулируемые диапазоны: 400 µm, 900 µm, 1900 µm, 3900 µm при 2375 m/s для всех слоев)
• Температура хранения: -10..+50°C
• Температура эксплуатации: +5..+50°C
• Портативный / Стационарный: Портативный
• Минимальная толщина слоя: прибл. 10 µm (в зависимости от скорости звука в материале)
• Возможность многослойных измерений: Да
• Минимальная область для измерения: 5 mm Ø (площадь контакта 11 mm Ø)

Характеристики / технические спецификации

• Модель: QuintSonic T
• Номер заказа: 05210351
• Макс. измеряемая толщина слоя: 6900 µm
• До 8 слоев в одной операции
• Дисплей: 8" с визуализацией A‑scan и отображением параметров
• Обработка сигнала: SIDSP® (интегрированная в сенсор 32‑бит)
• Разрешение: 0.1 µm / 0.004 mils
• Точность: ± (1 µm / 0.04 mils + 1 %) (при калибровке эталоном с поперечным срезом)
• Измеряемая площадь: 5 mm Ø (площадь контакта 11 mm Ø)
• Защита / прочность: IP67, MIL‑STD 810 G, Gorilla® glass
• В комплекте: датчик, кабель датчика, промышленный планшет с ПО, подставка, руководство, сопрягающий гель (100 ml), Aqua dest (100 ml), однослойный эталон, кейс
