Толщиномер для материалов PAINTXPLORER 548

для покрытиянастольныйоптический

Обзор

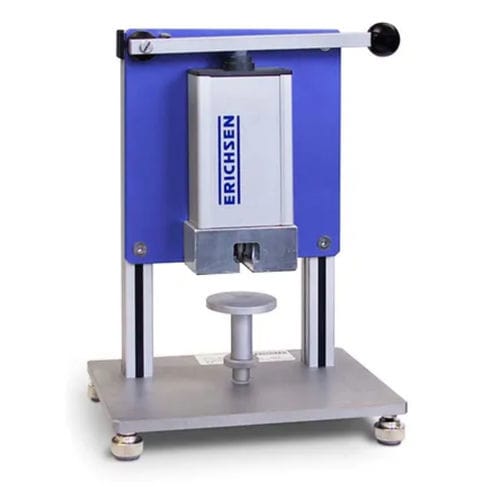

PAINTXPLORER 548 — механико-оптический прибор для измерения толщины покрытий, разработанный для расширения области применения PAINT BORER 518 MC/518 USB. Предназначен для аккуратного сверления в жестких или хрупких подложках и позволяет измерять толщину покрытий до 2000 µm. Компактный настольный лабораторный блок оснащён улучшенным высокоточным роторно-скользящим подшипником оси для снижения отколов режущих кромок. Измерительный микроскоп доступен отдельно, что сохраняет сверлильный блок тонким и пригодным для ручного использования, при этом он совместим с комплектной стойкой.

Общее описание
PAINTXPLORER 548 использует стандартизованный метод клиновой резки (wedge-cutting) в сочетании со сверлением для определения толщины покрытия. Он разработан для минимизации ограничений при сверлении хрупких материалов и обеспечивает чёткое разделение слоёв даже при незначительной эксцентричности сверла или центральной оси. Устройство можно держать в руках или устанавливать на поставляемую стойку; мобильность ограничена длиной сетевого кабеля, прибор предназначен для лабораторного использования.

Работа

• Нанесите контрастную метку на покрытие.
• Установите прибор на образец и разместите сверло непосредственно над контрольной точкой. При использовании стойки разместите контрольную точку под сверлом и зафиксируйте образец, повернув прижимную пластину.
• Просверлите покрытие до подложки.
• Проведите измерение с помощью микроскопа, учитывая шкальный коэффициент.

Комплектация

• Прибор для измерения толщины покрытий PAINTXPLORER 548
• Сверлильная стойка
• Сверло №5 для толщин до 300 µm (шкальный коэффициент 3 µm/дел; угол реза 8,5°)
• 2 фетровых маркера (чёрный / серебристый)
• Отвертка
• Инструмент для смены сверл
• Блок питания (100 - 240 VAC, 47 - 63 Hz)
• Пластиковый кейс
• Инструкция по эксплуатации

Стандарты

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Технические данные

• Привод: Электрический
• DT / NDT: DT
• Подложка: Любая
• Толщина слоя: до 2000 µm
• Поддержка многослойных покрытий: Да
• Габариты сверлильного блока: 145 мм x 70 мм x 40 мм (H x W x D)
• Масса сверлильного блока: ок. 600 г
• Габариты сверлильной стойки: 280 мм x 190 мм x 120 мм (H x W x D)
• Масса стойки: ок. 3,2 кг
• Измерительный микроскоп (456-50) габариты: 105 мм x 130 мм x 40 мм (H x W x D)
• Измерительный микроскоп (456-50) масса: ок. 150 г
• Измерительный микроскоп (456-50) питание: батарея 9V (6LR61)
• Измерительный микроскоп (456-50) цена деления: 20 µm
• Измерительный микроскоп (456-50) диапазон измерения: 2 mm
• Питание сверлильного блока (блок питания): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Число оборотов сверла: approx. 500 rpm
• Увеличение микроскопа: 50x

Характеристики / технические спецификации

• Модель: PAINTXPLORER 548
• Функция: Механико-оптическое измерение толщины покрытий методом клиновой резки и сверления
• Макс. измеряемая толщина слоя: до 2000 µm
• Применимо для: многослойных покрытий и любых подложек
• Привод: Электрический (сверлильный блок)
• Скорость сверления: ок. 500 rpm
• Измерительный микроскоп (опция): тип 456-50, увеличение 50x, цена деления 20 µm, диапазон 2 mm, батарея 9V
• Габариты сверлильного блока: 145 x 70 x 40 mm (H x W x D); масса ок. 600 g
• Габариты стойки: 280 x 190 x 120 mm (H x W x D); масса ок. 3,2 kg
• Питание (блок питания): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
