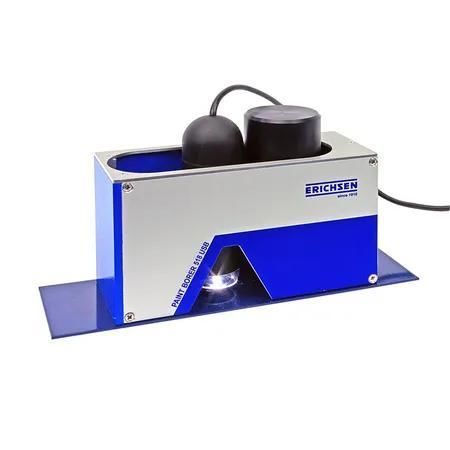

Толщиномер для покрытия PAINT BORER 518 USB

для окраскипереноснойоптический

Обзор
PAINT BORER 518 USB — переносной прибор для измерения толщины покрытия по стандартизированному методу клиновидной выборки. Включает 50× цифровой микроскоп высокого разрешения с регулируемой подсветкой и 2‑МП CMOS‑датчиком. Подключение по USB к ПК/ноутбуку/WINDOWS‑планшету и прилагаемое ПО обеспечивают цифровую съёмку, измерение и документирование прямо с образца.

Конструкция
Компактный прочный корпус содержит сверлильный блок, цифровой микроскоп, подсветку образца и источник питания. Горизонтально перемещаемое салазочное устройство несёт сверло и микроскоп, поэтому перемещать прибор после сверления не требуется. Сверло подвешено на пружине и автоматически включается при нажатии. Съёмные твердосплавные сверла с заданными углами резания покрывают три стандартных диапазона измерений. Подсветка обеспечивает непрерывный или прерывистый режим с тремя уровнями яркости. Питание — аккумулятор 9 В (заряжаемый) или питание от сети через поставляемый блок.

Принцип работы

• Нанесите контрастную метку в точке контроля и установите прибор на образец
• Совместите сверло с меткой и опустите для сверления покрытия до подложки
• Переместите микроскоп над отверстием и включите подсветку для просмотра среза
• На экране ПК с помощью курсора отметьте центр отверстия и видимые линии перехода слоёв для измерения

Встроенное ПО вычисляет толщины слоёв по углу сверления (тангенциальная функция), поддерживает многослойный анализ и учитывает эллипсоидальные отверстия на одномерно изогнутых геометриях. Отображение можно переключать в ч/б или в псевдоцвет для повышения контраста. Возможна сохранение полного протокола измерения (данные + изображение).

ПО и подключение
Интерфейс USB 2.0 / 3.0. Формат изображений: PNG. Языки OSD: немецкий, английский. Совместимо с Windows XP / Vista / 7 / 8 / 10 / 11. Стандартное ПО включает формулы расчёта, тангенциальную функцию, опции отображения и логирование данных/изображений.

Комплектация

• Прибор для измерения толщины покрытия PAINT BORER 518 USB
• Сверло №5 для слоёв до 300 μm (масштабный коэффициент 3 μm/ед. / угол резания 8,5°)
• 2 маркера (чёрный/серебристый)
• Отвёртка
• Аккумулятор (заряжаемый, 9 В)
• Сетевой адаптер (100 - 240 VAC, 47 - 63 Hz)
• Программное обеспечение (USB‑накопитель)
• USB‑кабель
• Калибровочный эталон
• Пластиковый кейс
• Инструкция по эксплуатации

Стандарты

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Технические характеристики

• Привод: Электрический
• DT / NDT: DT
• Подложка: Любая
• Габариты (Д x Ш x В): 155 mm x 55 mm x 110 mm
• Масса нетто: ок. 850 g
• Датчик изображения: 2 МП (интерполировано до 5 M)
• Источник света: 8 белых светодиодов, регулируемые
• Языки OSD: немецкий, английский
• Интерфейс ПК: USB 2.0 или 3.0
• Формат фото: PNG
• Толщина слоя: до 2000 µm
• ОС: Windows XP / Vista / 7 / 8 / 10 / 11
• Увеличение: 50x
• Возможность измерения многослойных покрытий: Да
• Альтернативное питание: аккумулятор 9 V или сетевой адаптер (100 - 240 VAC → 18 VDC / 0,8 A)
