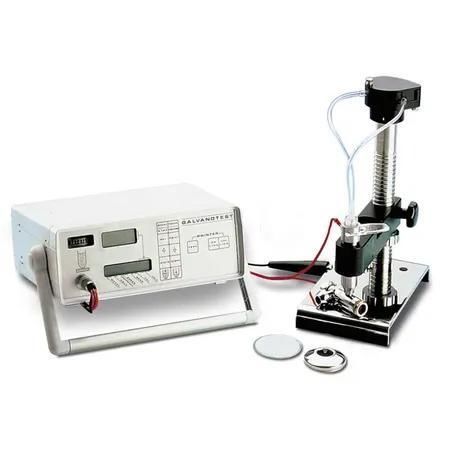

Толщиномер сталь GalvanoTest 2000

для цветных металловдля металладля покрытия

Описание
Кулонометрический (анодный съём) метод измерения толщины покрытий на стали, цветных металлах и изоляционных основах. Подходит для однослойных и многослойных систем (напр. Ni на сталь, Zn на сталь, Sn на Cu, Ag на Cu, Cu на эпоксид). GalvanoTest обеспечивает точные значения толщины слоя, не повреждая основу. Прибор на базе микропроцессора, прост в управлении, требует минимального обучения.

Принцип измерения
На основе закона Фарадея GalvanoTest электрохимически растворяет точно ограниченную область покрытия. Измерительная ячейка, заполненная электролитом, подобранным для конкретной комбинации покрытия/основы, устанавливается на образец и герметизируется прокладкой (напр. 8 mm2, 4 mm2). Контролируемый ток удаляет покрытие; характерное изменение напряжения останавливает процесс, а толщина отображается в μm или mils.

Конструкция
Измерительная ячейка
Доступны ячейки для плоских и криволинейных поверхностей (радиус кривизны до 3 мм) и для очень малых зон. Модель 2000 может оснащаться пульсатором воздуха для обеспечения циркуляции электролита. Для измерения проволоки и мелких деталей доступна чашечка с электролитом; совместима с обеими моделями.

Штатив
Регулируемый штатив обеспечивает точное позиционирование измерительной ячейки на образце. Насос распределения электролита может быть установлен на штативе или на приборе в зависимости от конфигурации.

Блок обработки
Микропроцессорный блок обработки с интерактивным ЖК‑дисплеем и сенсорной клавиатурой. Программы измерений вводятся с клавиатуры, результаты отображаются на буквенно‑цифровом дисплее и передаются через интерфейсы на ПК, принтер MiniPrint или регистратор Y‑T. Характеристическая кривая напряжения может быть распечатана для документируемого анализа.

GalvanoTest 2000 или 3000?
GalvanoTest 2000 — базовая версия для широкого круга комбинаций покрытие/основа и для многослойных измерений. GalvanoTest 3000 предлагает интегрированный насос электролита в штативе, быстро‑сменные измерительные ячейки для разных электролитов и автоматическое заполнение/слив для экономии электролита. Модель 3000 поддерживает измерения на участках до 0,25 mm2.

Комплектация

• Прибор GalvanoTest
• Интерфейс для принтера MiniPrint или ПК
• Выход для регистратора Y‑T
• Стандартный измерительный штатив с ячейкой и пульсирующим соплом
• Соединительный кабель прибор/штатив
• Кольцевая прокладка A (8 mm2)
• Кольцевая прокладка B (4 mm2)
• 3 бутылочки электролита по 100 мл (по выбору заказчика)
• Пипетки
• Бутылка для отработанного электролита
• Распылитель
• Ластик‑каучук
• Упаковка сорбирующей бумаги
• Руководство по эксплуатации

Технические характеристики

• Диапазон измерений: 0,05 µm – 75 µm
• Толщина слоя: до 75 µm
• DT / NDT: DT
• Подходящие субстраты: сталь, цветные металлы, изоляционные основы
• Стандартные площади измерения/прокладки: A (8 mm2), B (4 mm2); доступны другие размеры
• Опции измерительной ячейки: для плоских/криволинейных поверхностей (≥ 3 мм радиус); чашечка‑электролит для мелких деталей и проволоки
• GalvanoTest 2000: базовая модель; опция с воздушным пульсатором
• GalvanoTest 3000: интегрированный насос электролита, быстро‑сменные ячейки, минимальная площадь 0,25 mm2
• Блок обработки: микропроцессор, интерактивный ЖК, сенсорная клавиатура; выходы для ПК, MiniPrint, Y‑T; печать кривой напряжения
