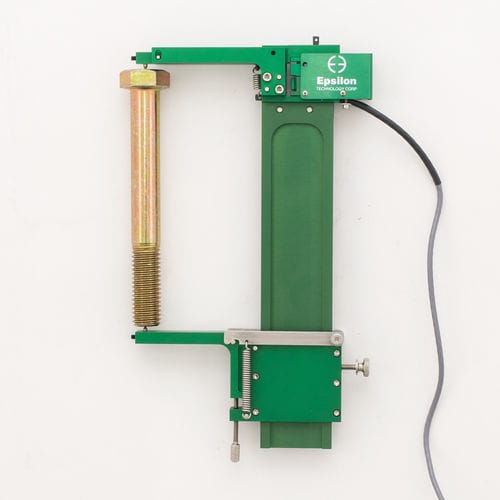

Экстенсoметр для болта 3565 series

с помощью тензометрического датчикалазерный

Предназначен для измерения небольших диапазонов деформаций, необходимых для испытаний болтов пробной нагрузкой и подобных применений, например, для измерения текучести. Модель 3565 использует твердые конические точки для контакта с болтом в центре головки и в нижней части. Она полностью регулируется для болтов различной длины от 25 мм (1 дюйм) до 150 мм (6 дюймов). Для более длинных болтов имеются удлинительные балки. Стандартный максимальный диапазон измерения составляет 1,25 мм (0,05 дюйма). Как правило, на более длинных болтах этот экстензометр работает самостоятельно, не требуя центрирующих меток или перфорации на болте. Для более коротких болтов эти метки могут потребоваться. Если конические штифты острые, метки часто не нужны даже на самых коротких болтах. Экстензометр оснащен винтом регулировки нуля для настройки длины между контактными штифтами. Он используется для установки выходного напряжения на ноль, что соответствует правильному исходному положению для испытания. В комплект также входит отрывной нижний рычаг. В случае отказа болта отрывной рычаг отщелкивается, помогая предотвратить повреждение экстензометра. Его легко установить на место. Если во время испытания возможен срыв болтов, рекомендуется закрепить шнур вокруг верхней части балки, а другой конец привязать к испытательной раме, чтобы предотвратить падение экстензометра. Конические точечные контакты, входящие в комплект экстензометра, изготовлены из карбида вольфрама.
