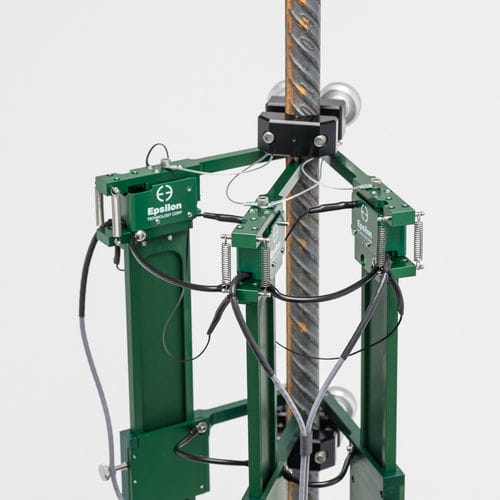

Осевой экстенсoметр 3567 series

Экстензометры для измерения удлинения арматурных соединителей, муфт и втулок. Используются для испытаний на растяжение, циклических испытаний, испытаний на скольжение и дифференциальное удлинение. Экстензометр модели 3567 может использоваться для испытаний по стандарту ASTM A1034 для измерения деформации и удлинения при испытании на растяжение узлов соединения арматуры, состоящих из арматуры и арматурных муфт, соединительных гильз и швов. Экстензометр измеряет деформацию до предела текучести и может использоваться для испытаний на растяжение, циклических испытаний, испытаний на скольжение и дифференциальное удлинение. Экстензометр может быть оставлен включенным до разрушения узлов сращивания, если разрушение происходит в месте сращивания. Он предназначен для автоматического отсоединения от узла сращивания арматуры, когда экстензометр достигает полного удлинения шкалы на 12,5 мм (0,5 дюйма), обычно после выхода образца из строя. После освобождения от образца экстензометр подвешивается на тросе для защиты от падения. Верхний рычаг оснащен механическими стопорами, которые защищают экстензометр от чрезмерного перемещения. Модель 3567 не предназначена для измерения нерастянутой арматуры на разрушение. При испытании нерастянутой арматуры используйте модель 3543 или Epsilon ONE. Прибор является самонесущим и крепится к арматуре с помощью крепежных хомутов над и под соединителем. Хомуты просто зажимаются, не требуя подготовки поверхности арматуры. Имеются хомуты для работы со всеми распространенными размерами арматуры и муфт/соединителей, включая арматуру диаметром 6 - 60 мм (#2 - #18J). Длина экстензометра может быть отрегулирована на любое значение от 95 до 675 мм (3,74 - 26,6 дюйма) в стандартной модели, а в качестве опции - до 975 мм (38,4 дюйма). Модель 3567 состоит из двух одновременных отдельных измерений, которые усредняются для измерения осевого удлинения.
