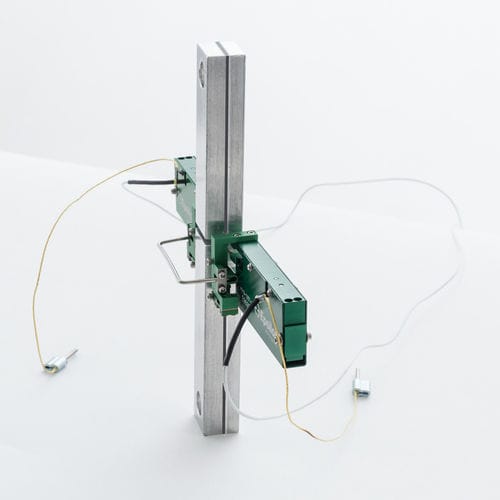

Экстенсoметр для тестов на сдвиг 4013 series

с помощью тензометрического датчика

Разработан специально для проведения испытаний в соответствии со стандартом ASTM D5656 "Стандартный метод испытания толстостенных металлических соединений внахлестку для определения поведения адгезивов при сдвиге под действием растягивающей нагрузки". Деформация измеряется на противоположных сторонах образца, а результат представляет собой среднее значение двух показаний. Экстензометр модели 4013 соответствует требованиям стандарта ASTM D5656 для измерения деформационных свойств клея при сдвиге. В нем используется другое расстояние между контактными точками по сравнению с экстензометром, показанным в D5656. Это значительно облегчает монтаж и устраняет проблемы соскальзывания, связанные с конструкцией, показанной в D5656. Модель 4013 доступна со всеми температурными конфигурациями Epsilon. Диапазон измерения по полной шкале составляет 3 мм (0,12 дюйма). Конические точечные контакты, входящие в комплект экстензометра, изготовлены из карбида вольфрама. Экстензометры модели 4013 являются тензометрическими устройствами, что делает их совместимыми с любой электроникой, предназначенной для тензометрических датчиков. Чаще всего они подключаются к контроллеру испытательной машины. Электроника формирования сигнала для экстензометра обычно входит в состав контроллера испытательной машины или может быть добавлена. В этом случае экстензометр поставляется с соответствующим разъемом и проводами для прямого подключения к электронике. Для систем, не имеющих необходимой электроники, Epsilon может предложить различные решения, позволяющие подключить выход экстензометра к платам сбора данных, самописцам или другому оборудованию.
