Для измерения сдвиговых свойств многослойных сердечников и жестких ячеистых пластиков. Простая конструкция с зажимом крепится за несколько секунд и обеспечивает воспроизводимые результаты испытаний.
Экстензометры модели 3421 измеряют деформацию сдвига пенопласта и сотовых сэндвичей, а также жестких ячеистых пластиков. Эти экстензометры можно использовать для измерения модуля сдвига, прочности при сдвиге со смещением на 2% и кривых "напряжение-деформация" до разрушения образца. Экстензометр можно использовать для измерения деформации до разрушения образца с фиксацией образца для ограничения внеплоскостного расширения. Модель 3421 также может использоваться для испытаний на усталость при сдвиге многослойных стержней.
Модель 3421 применима для испытаний по следующим стандартам:
ASTM C273 Свойства на сдвиг материалов многослойных сердечников
ASTM C394 Усталость при сдвиге материалов многослойных сердечников
ISO 1922 Жесткие сотовые пластики - Определение прочности на сдвиг
DIN 53294 Испытание сэндвичей; испытание на сдвиг
EN 12090 Определение поведения теплоизоляционных изделий при сдвиге (только испытание одного образца)

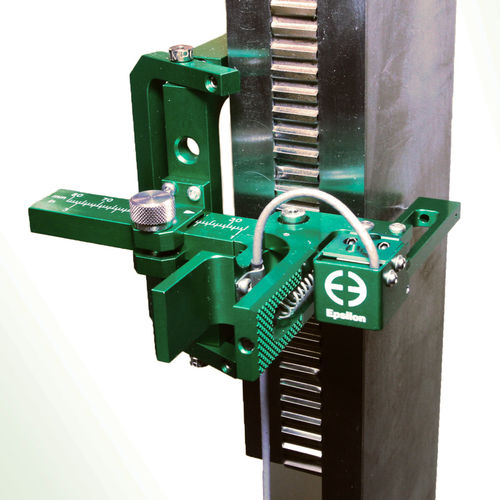

Экстензометр крепится к нагрузочным пластинам образца. Он крепится к образцу за считанные секунды и может использоваться с нагрузочными приспособлениями для испытания на растяжение или сжатие. Экстензометр регулируется для работы с образцами различной толщины и ширины и имеет встроенную шкалу для настройки на ширину образца.
Чтобы использовать экстензометр, оператор закрепляет его на образце, сжимая две накладки, прикладывая экстензометр к боковой поверхности образца и отпуская накладки. Экстензометр держится самостоятельно и не требует дополнительной регулировки. Он снимается перед разрушением путем отстегивания.
---
