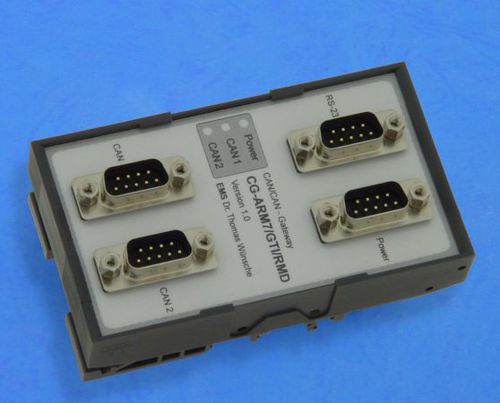

Мосток CAN CG-ARM7/GTI series

связиRS232на DIN-рейке

CAN/CAN шлюз CG-ARM7/GTI передает сигналы CAN между подсистемами. CG-ARM7/GTI позволяет гибко проектировать топологию проводки. Могут быть реализованы как звездообразные и древовидные структуры, так и разветвленные линейные структуры. Гальваническая развязка между каналами CAN позволяет использовать их с разными потенциалами земли. Среди доступных функций - адаптация скорости передачи данных, фильтрация сообщений, а также преобразование идентификаторов между связанными шинами. Ограничение максимальной скорости передачи данных в зависимости от длины кабеля для отдельных сегментов CAN может быть отменено для всей системы при использовании CG-ARM7/GTI.CG-ARM7/GTI получает свой потенциал благодаря использованию 32-битного микроконтроллера с тактовой частотой 48 МГц. Высокая скорость обработки и низкие задержки позволяют использовать его с высокой скоростью передачи данных и нагрузкой на шину. Использование CG-ARM7/GTI особенно способствует созданию экономичных серийных приложений. Конфигурирование функций устройства может осуществляться как через CAN, так и через встроенный интерфейс RS232. Загрузочное программное обеспечение для конфигурирования доступно для ПК с ОС Windows и Linux и входит в комплект поставки. Для решения специальных задач, таких как изменение содержания данных в сообщениях CAN, мы предлагаем комплект средств разработки для написания специализированной микропрограммы для CG-ARM7/GTI. Фильтрация и буферизация трафика данных Поддержка 11- и 29-битных идентификаторов Микроконтроллер NXP LPC2119 с двумя внутренними CAN-контроллерами Версия HS/LS с одним приемопередатчиком PCA82C251 и одним приемопередатчиком TJA1054 Версия LS/LS с двумя приемопередатчиками TJA1054
