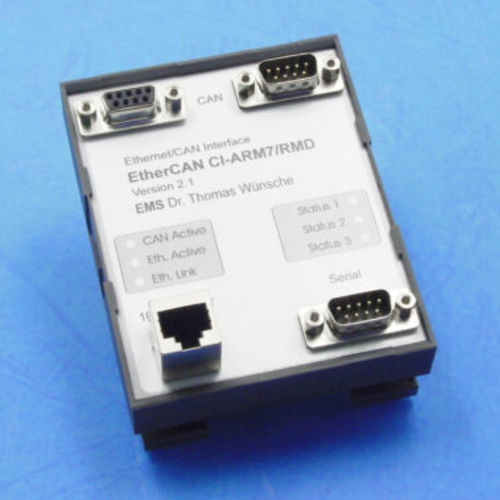

Мосток CAN EtherCAN CI-ARM7 series

связипромышленныйEthernet

Шлюз Ethernet/CAN EtherCAN CI-ARM7 передает данные между сетью CAN и системами Ethernet. Являясь универсальным CAN-интерфейсом с интерфейсом Ethernet, EtherCAN CI-ARM7 не зависит от внутренних шин данных и поэтому может использоваться с различными рабочими станциями (PC, Mac, UNIX-workstation).EtherCAN CI-ARM7 включает в себя Nuvoton NUC740A (ядро ARM7) с тактовой частотой 80 МГц и операционную систему Linux. Кроме того, устройство имеет 16 Мб SDRAM и 2 Мб Flash. Подключение к CAN-шине осуществляется с помощью CAN-контроллера типа NXP SJA1000 и поддерживает CAN-протоколы 2.0A и 2.0B.Протокол, используемый для связи между хостом и EtherCAN CI-ARM7, документирован и раскрыт.Наборы разработчика, позволяющие разрабатывать клиентские приложения для операционных систем Windows 7/8.x/10/11 или Linux, доступны бесплатно. Микроконтроллер Nuvoton NUC740A с CAN-контроллером NXP SJA1000 Последовательный интерфейс для конфигурирования устройства Бесплатные комплекты разработчика для Windows 7/8.x/10/11 и Linux EtherCAN CI-ARM7 включает в себя сегмент CAN, подключаемый с помощью мужского и женского разъема типа D-Sub9, назначение контактов соответствует стандарту CiA DS-102. Помимо сигналов CAN, на разъемы подается питание EtherCAN CI-ARM7. Кроме того, EtherCAN CI-ARM7 включает в себя разъем Ethernet (RJ45, 10/100 МБит/с) и последовательный разъем (D-Sub9).
