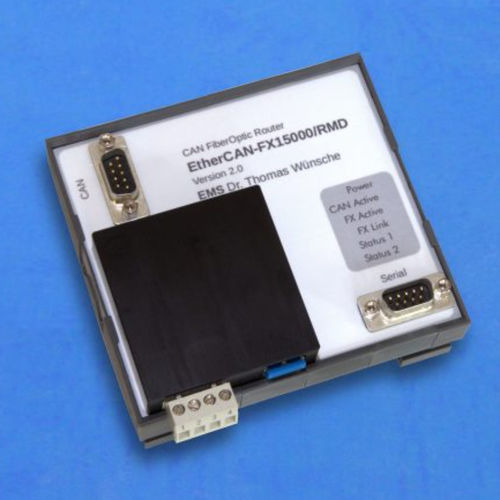

Маршрутизатор CAN EtherCAN FX series

для передачи данныхRS232TCP/IP

EtherCAN FX передает данные между сетями CAN с помощью оптического волокна. Для этого два устройства соединяются друг с другом. В качестве протокола передачи данных по оптическому волокну используется надежный протокол TCP/IP. Использование TCP/IP снимает ограничения по длине/дате, сохраняются типичные для CAN механизмы обработки ошибок в рамках одной подсети. В зависимости от типа устройства возможны расширения до 15 км или 40 км.EtherCAN FX включает в себя процессор Samsung S3C4510B (ядро ARM7) с тактовой частотой 50 МГц и операционную систему Linux. Кроме того, устройство имеет 16 Мб SDRAM и 2 Мб Flash. Подключение к шине CAN осуществляется с помощью CAN-контроллера типа NXP SJA1000, поддерживающего протоколы CAN 2.0A и 2.0B.Использование Embedded Linux в качестве операционной системы позволяет разрабатывать для EtherCAN FX прикладное программное обеспечение, комплект для разработки приложений поставляется отдельно.Приложения, связанные с безопасностью, с SafetyBUS p поддерживаются версией SBR FX. Мощный 32-битный микроконтроллер Samsung S3C4510B с CAN-контроллером SJA1000 Сохранены типичные для CAN механизмы обработки ошибок Возможность удлинения оптического волокна до 15/40 км (2 различных типа устройств) Адаптация к протоколам более высокого уровня (например, SafetyBus p, CANopen) с помощью специального встроенного программного обеспечения EtherCAN FX включает в себя сегмент CAN, подключаемый с помощью штекера D-Sub9. Питание устройства осуществляется через разъемные клеммы с четырьмя контактами. Для целей конфигурирования предусмотрен интерфейс RS232. Пара одномодовых оптических волокон (9 мкм) подключается с помощью штекеров LC.
