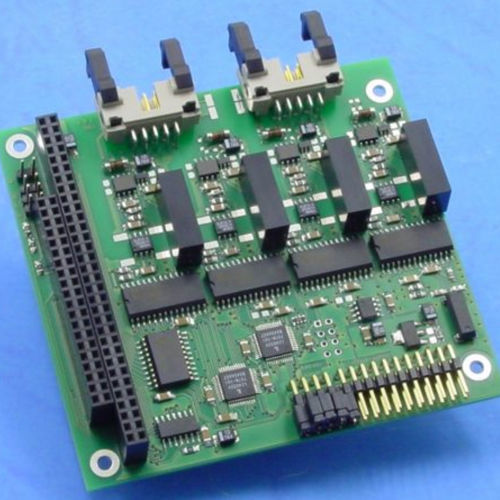

Интерфейсная плата CAN CPC–104M series

PCI-104промышленная

CPC-104M - это пассивный модуль CAN-интерфейса для систем на базе PC/104. Разработанный для применения в промышленных сериях, CPC-104M имеет прочную и экономичную конструкцию. CPC-104M поддерживает до четырех CAN-контроллеров NXP SJA1000. CPC-104M отображает CAN-контроллер в адресное пространство ПК и, таким образом, обеспечивает доступ к CAN-сообщениям с низкой задержкой. Существующее программное обеспечение для поддерживаемых CAN-контроллеров может быть легко адаптировано. Опционально CPC-104M может поставляться с гальванической развязкой шины CAN. В этом случае питание DC/DC-преобразователя осуществляется от линии +5 В PC/104. CPC-104M доступен в различных конфигурациях относительно количества каналов CAN и гальванической развязки. 1, 2 или 4 канала CAN, оснащенные контроллером CAN NXP SJA1000 Опциональная гальваническая развязка между CAN-каналами Расширенный температурный диапазон CPC-104M отображается в пространстве памяти ПК с базовым адресом в области от C0000h до DE000h и занимает 1536 байт. Благодаря наличию CAN-контроллера в адресном пространстве памяти обмен данными по CAN происходит напрямую и с малым временем задержки. Память, занимаемая CPC-104M, разделена на два поддиапазона. Первый поддиапазон включает в себя конфигурационные регистры карты и начинается с базового адреса. Второй поддиапазон обеспечивает доступ к CAN-контроллеру.
