Интерфейс подключения

последовательныйEthernetсвязи

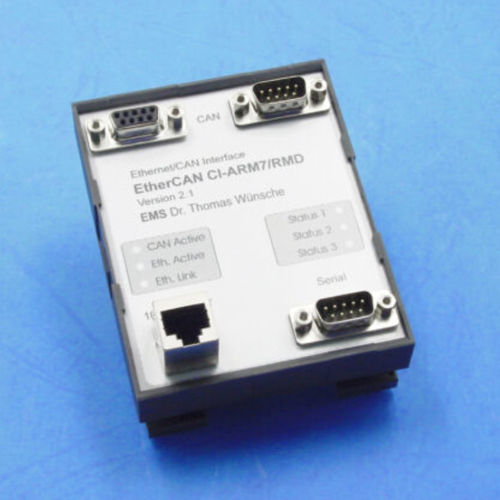

Описание Ethernet/CAN-Gateway EtherCAN CI передает данные между сетью CAN и системами Ethernet. Являясь универсальным интерфейсом CAN-Interface с интерфейсом Ethernet, EtherCAN CI не зависит от внутренних шин данных и, таким образом, может использоваться с различными рабочими станциями (PC, Mac, UNIX-рабочие станции). EtherCAN CI включает в себя Winbond W90N740CD (ядро ARM7) с тактовой частотой 80МГц и операционную систему Linux. Кроме того, устройство имеет 16MB SDRAM и 2MB Flash. Подключение к шине CAN осуществляется CAN-контроллером типа NXP SJA1000 и поддерживает протоколы CAN 2.0A и 2.0B. Протокол, используемый для связи между хостом и EtherCAN CI, документируется и раскрывается. Отдельно доступны наборы средств разработки, которые позволяют разрабатывать приложения для хост-систем операционных систем Windows 2000/XP/Vista или Linux, а также разрабатывать приложения для локальной реализации функций управления на EtherCAN CI. Особые характеристики Ethernet/CAN-Interface EtherCAN-CI/ARM7 Применение в качестве интерфейса на базе Ethernet к шине CAN Фильтрация и буферизация трафика CAN Микроконтроллер Winbond W90N740CD с CAN-контроллером NXP SJA1000 Поддерживает протоколы CAN 2.0A и 2.0B Последовательный интерфейс для конфигурирования устройства Железнодорожный крепеж Доступны комплекты для разработки под Windows 2000/XP/Vista/7/8 и Linux
