Описание

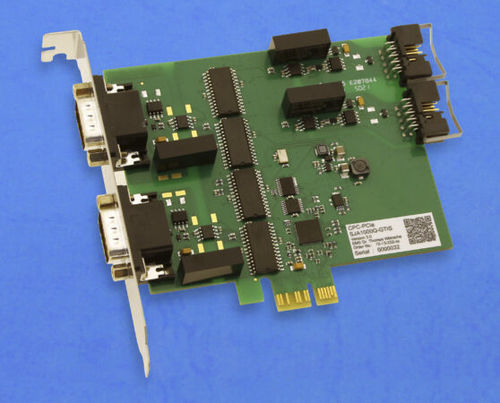

CPC-PCIe - это пассивная плата CAN plug-in для слотов PCIe x1. CPC-PCIe была разработана для промышленного применения и имеет прочную и экономичную конструкцию. CPC-PCIe поддерживает один, два или четыре канала CAN, которые могут независимо работать с разной скоростью передачи данных. Интерфейс поставляется с NXP CAN контроллером SJA1000, который обладает хорошими диагностическими характеристиками. CPC-PCIe отображает CAN-контроллер(ы) непосредственно в адресном пространстве ПК и обеспечивает доступ к CAN-сообщениям с низкими задержками. Существующее программное обеспечение для поддерживаемого CAN-контроллера может быть легко адаптировано. Связь CAN с CPC-PCIe может осуществляться как в режиме управления прерываниями, так и в режиме опроса, каналы прерывания назначаются автоматически (Plug & Play). Опционально CPC-PCIe поставляется с гальванической развязкой между ПК и шиной CAN. Гальваническая развязка между каналами CAN также возможна с помощью отдельных DC/DC преобразователей.
Особые характеристики
CAN Подключаемая плата CPC-PCIe
Пассивный CAN-интерфейс для слотов PCIe x1
Один, два или четыре CAN-контроллера NXP SJA1000
Опциональная гальваническая развязка CAN-контроллера с ПК
Опциональная гальваническая развязка между каналами CAN
Поддерживает 11 битных кадров и 29 битных кадров
Доступны комплекты для разработки под Windows 2000/XP/Vista/7/8 и Linux
доступны низкопрофильные варианты
---
