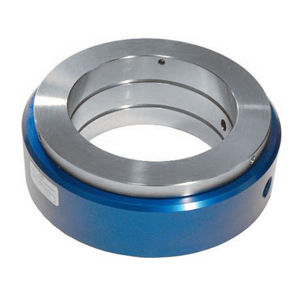

Поворотное соединение для воды SF-05231

промышленноедля пневматических системдля автоматической системы

Обзор

Ротационный узел с одним каналом, разработанный для применения в пневматическом захвате намоточного станка. Интегрирует конструкцию, заданную заказчиком, в существующую сборку. Предназначен для низкого крутящего момента и лёгкой алюминиевой основной конструкции. Подходит для воды в условиях использования внутри помещений.

Отрасль / Применение

• Автоматизация заводов
• Производство металлов

Среда и условия

• Тип(ы) среды: Вода
• Условия: Использование в помещении

Материалы

• Алюминий (основная конструкция)
• Углеродистая / легированная сталь (компоненты)

Характеристики

• Максимальное давление: 100 PSI (7 BAR)
• Максимальная скорость: 25 RPM

Каналы и размеры

• Количество каналов: 1
• Размер канала: 0.375" (9,5 мм)
• Сквозное отверстие: 5.000" (127 мм)
• Внешний диаметр: 7.750" (196,9 мм)
• Длина: 2.830" (71,9 мм)

Атрибуты, связанные с проектом

• Кол-во каналов: 1 Passage
• Диапазон размеров канала (связанный): 0.375" - 0.499" (9,53 мм - 12,67 мм)
• Скорость вращения (связанная): 25 - 99 RPM
• Давление (связанное): 0 - 199 PSI (0 - 14 BAR)
• Сквозное отверстие (связанное): 3.0" - 5.9" (76,2 мм - 149,9 мм)

Технические характеристики

• Модель / ID проекта: SF-05231
• Конструкция: Ротационный узел с одним каналом для пневматического захвата / намоточного станка
• Сборка: Интеграция, заданная заказчиком, в существующую конструкцию
• Крутящий момент: Низкий вращающийся момент (требование заказчика)
• Конструкция: Лёгкая, алюминиевая основная конструкция
• Материалы: Алюминий; углеродистая / легированная сталь
• Среда: Вода
• Условия: Использование в помещении
• Максимальное давление: 100 PSI (7 BAR)
• Максимальная скорость: 25 RPM
• Количество каналов: 1
• Размер канала: 0.375" (9,5 мм)
• Сквозное отверстие: 5.000" (127 мм)
• Внешний диаметр: 7.750" (196,9 мм)
• Длина: 2.830" (71,9 мм)
