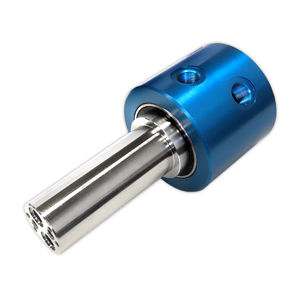

Поворотное соединение для газа TF-07922
2 проходадля ротационного столадля станка

Поворотное соединение для газа - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 прохода / для ротационного стола / для станка
Поворотное соединение для газа - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 прохода / для ротационного стола / для станка
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DSTI - Dynamic Sealing Technologies

Характеристики

Проводимое вещество
для газа
Число проходов
2 прохода
Применение
для станка, для автоматической системы, для ротационного стола
Материал
из алюминия
Другие характеристики
по индивидуальным замерам, с установкой на валу
Скорость вращения

МАКС.: 10 rpm
(62,83 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Давление

МАКС.: 7 bar
(102 psi)

МИН.: 0 bar
(0 psi)

Номинальный размер

9,5 mm
(0,374 in)

Описание

Обзор
Кастомная ротационная разводка (ротационный узел) с 2 каналами из алюминия, разработанная для поворотных столов. Включает специализированное удлинение вала для монтажа и встроенный электрический скольжения (slip ring) для передачи данных. Предназначена для газообразных сред в закрытых промышленных помещениях, в частности для автоматизации производств и станков.

Технические характеристики
  • Количество каналов: 2
  • Размер канала: 0.375" (9,5 мм)
  • Среда: Газ
  • Материал: Алюминий
  • Максимальное давление: 100 PSI (7 BAR)
  • Максимальная скорость: 10 об/мин
  • Сквозное отверстие: Нет
  • Наружный диаметр: 3.437" (87,3 мм)
  • Длина: 7.220" (183,4 мм)
  • Окружение: Внутреннее
  • Типичные отрасли: Автоматизация производства; Станкостроение


Области применения
  • Поворотные столы на обрабатывающих центрах и индексных узлах
  • Транспортные системы и вращающиеся узлы, требующие подачи газа
  • Системы, требующие передачи данных через вращающиеся интерфейсы


Опции и характеристики
  • Встроенный электрический скольжения (slip ring) для передачи данных
  • Специализированное удлинение вала для монтажа
  • Вариант индивидуальной конфигурации доступен по запросу
