Поворотное соединение для охлаждающей жидкости BU-06124
4 проходаиз нержавеющей сталисо встроенным электрическим коллектором

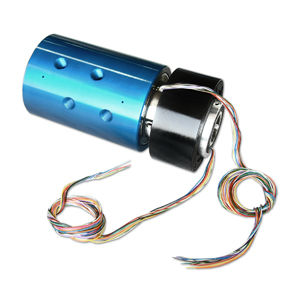

Поворотное соединение для охлаждающей жидкости - BU-06124 - DSTI - Dynamic Sealing Technologies - 4 прохода / из нержавеющей стали / со встроенным электрическим коллектором
Поворотное соединение для охлаждающей жидкости - BU-06124 - DSTI - Dynamic Sealing Technologies - 4 прохода / из нержавеющей стали / со встроенным электрическим коллектором
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DSTI - Dynamic Sealing Technologies

Характеристики

Проводимое вещество
для охлаждающей жидкости
Число проходов
4 прохода
Материал
из нержавеющей стали
Другие характеристики
с вращающимся коллектором, со встроенным электрическим коллектором
Скорость вращения

МАКС.: 9 rpm
(56,55 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Давление

МАКС.: 2 bar
(29 psi)

МИН.: 0 bar
(0 psi)

Номинальный размер

МАКС.: 73,7 mm
(2,902 in)

МИН.: 25,4 mm
(1 in)

Описание

Обзор
BU-06124 — это роторный узел с 4 каналами, спроектированный для сварочного оборудования для подачи и возврата охлаждающей жидкости. Он устанавливается на вал заказчика через специализированный конец вала и интегрирует электрическое контактное кольцо для передачи данных при вращении.

Контекст проекта
  • Отрасль: автоматизация производства
  • Количество каналов: 4–5 каналов (для данного узла сконфигурировано 4)
  • Диапазон размеров каналов: 0.250"–0.374" [6.35 mm–9.50 mm]
  • Скорость вращения (RPM): 0–24 RPM (используемый рабочий максимум: 9 RPM)
  • Диапазон давлений (PSI): 0–199 PSI [0–14 BAR] (требование проекта)
  • Среда: охлаждающая жидкость
  • Материал: нержавеющая сталь
  • Диапазон сквозного отверстия: 1.0"–2.9" [25.4 mm–73.7 mm]
  • Окружение: внутренняя среда
  • Опции: интегрированное контактное кольцо


Технические характеристики
  • Отрасль: автоматизация производства
  • Тип среды: охлаждающая жидкость
  • Окружение: внутренняя среда
  • Материал: нержавеющая сталь
  • Максимальное давление: 25 PSI [2 BAR]
  • Максимальная скорость: 9 RPM
  • Количество каналов: 4
  • Размер канала: 0.250" [6.4 mm]
  • Сквозное отверстие: 1.190" [30.2 mm]
  • Диаметр: 3.750" [95.3 mm]
  • Длина: 7.935" [201.5 mm]
  • Особенности: специализированное окончание вала для монтажа на стороне заказчика; интегрированное электрическое контактное кольцо для передачи данных; разработан для подачи/возврата охлаждающей жидкости в сварочных приложениях


Применение и примечания по установке
Узел предназначен для стационарного сварочного оборудования в помещениях, где требуется контролируемая подача охлаждающей жидкости и передача данных через вращающийся интерфейс. Для монтажа необходимо соответствие размеров вала заказчика; ознакомьтесь с чертежами для посадки конца вала и электрических подключений контактного кольца.

Опции
  • Конфигурация контактного кольца для каналов данных
  • Опции материалов и уплотнений доступны в зависимости от требований проекта
