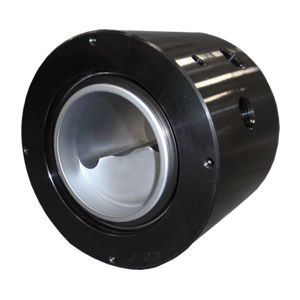

Поворотное соединение для масла FM-06303

3 проходапромышленноеиз стали

Обзор
Вращающееся соединение с 3 каналами, спроектированное для применения в автоматизации производства. Имеет компактный корпус по требованиям заказчика и нестандартное сквозное отверстие для минимизации габарита.

Ключевые характеристики

• Отрасль: Автоматизация производства
• Среда: Масло
• Материал: Углерод / легированная сталь
• Макс. давление: 3 000 PSI (207 BAR)
• Количество каналов: 3
• Размер канала: 0,375" (9,5 мм)
• Сквозное отверстие: 0,250" (6,4 мм)
• Диаметр: 3,187" (80,9 мм)
• Длина: 3,187" (80,9 мм)

Связанные параметры проекта (для справки)

• Скорость вращения (связано): 25 - 99 об/мин
• Давление (связано): 200 - 6 499 PSI (14 - 448 BAR)
• Размер канала (связано): 0,375" - 0,499" (9,53 мм - 12,67 мм)
• Сквозное отверстие (связано): менее 1" (25,4 мм)
• Опции (связано): Скользящий контакт (опция доступна)

Описание
Кастомное вращающееся соединение с 3 каналами, разработанное для соблюдения требований по габаритам и интерфейсам в задачах автоматизации производства. Конструкция из углерода/легированной стали с уменьшенным сквозным отверстием для экономии монтажного пространства при сохранении прочности.

Технические характеристики

• Модель / ID проекта: FM-06303
• Применение / Отрасль: Автоматизация производства
• Среда: Масло
• Материал: Углерод / легированная сталь
• Макс. давление: 3 000 PSI (207 BAR)
• Количество каналов: 3
• Размер канала: 0,375" (9,5 мм)
• Сквозное отверстие: 0,250" (6,4 мм)
• Внешний диаметр: 3,187" (80,9 мм)
• Длина: 3,187" (80,9 мм)
• Пример диапазона скоростей вращения: 25 - 99 об/мин
• Пример диапазона рабочих давлений: 200 - 6 499 PSI (14 - 448 BAR)
• Пример диапазона размеров каналов: 0,375" - 0,499" (9,53 мм - 12,67 мм)
