Анализатор сигнала

для наблюдениядля контроля качествадля пола

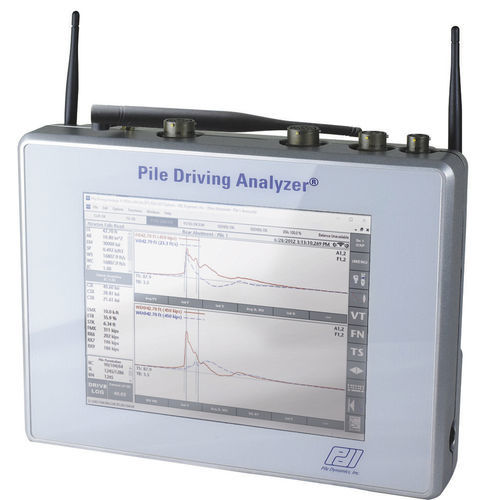

Система Pile Driving Analyzer® (PDA) является наиболее широко используемой в мире системой для динамических испытаний под нагрузкой и мониторинга забивки свай. Система PDA восьмого поколения (PDA-8G) собирает данные с акселерометров и датчиков деформации, установленных на свае или валу, что позволяет проводить динамические испытания с высокой деформацией (ASTM D4945). Для проведения этих испытаний требуется удар от сваебойного молота или соответствующего падающего груза PDA-8G оценивает: • Статическое сопротивление грунта • Целостность конструкции сваи • Динамические напряжения в свае • Энергию молота, передаваемую свае Система PDA-8G разработана с учётом потребностей инженера-полевика. Модель 8G поддерживает сбор данных по 16 каналам (в беспроводном режиме) с помощью «интеллектуальных» датчиков, которые запоминают свои калибровочные параметры, что позволяет подключать любой датчик к любому каналу сбора данных. Его экран, оснащённый ЖК-дисплеем с более высоким разрешением, чем у предыдущих поколений устройств PDA, отображает измеренные сигналы и рассчитанные результаты в режиме реального времени, а также позволяет одновременно просматривать больше параметров Динамические испытания с высокой деформацией Результаты, отображаемые PDA-8G в режиме реального времени, дополняются анализом с помощью программного обеспечения CAPWAP® для сопоставления сигналов, что позволяет получить результаты, очень хорошо коррелирующие с результатами статических испытаний. Испытания динамической нагрузкой с высокой деформацией могут проводиться на забивных сваях, буровых шахтах, сваях, уложенных непрерывным шнеком, или сваях, заливаемых на месте. PDA-8G обладает функциями, облегчающими его использование при испытаниях буровых шахт, такими как возможность проведения испытаний с использованием до восьми каналов в проводном режиме и до 16 каналов в беспроводном режиме. PDA-8G также может выполнять необходимые измерения, требуемые стандартом ASTM D7383.
