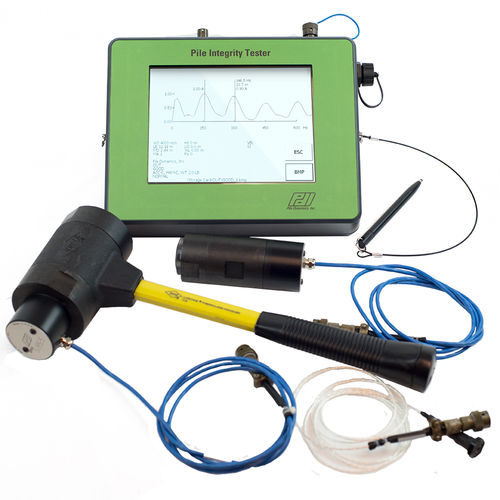

Тестер распространения трещины PIT

вибрацийударного воздействияцелостности

Прибор для проверки целостности свай (PIT-Q) позволяет оценить конструктивную целостность буровых шахт/буровых свай, свай методом ACIP/CFA и свай бурового вытеснения, забивных бетонных или деревянных свай, а также труб, заполненных бетоном. PIT-Q выполняет неразрушающие исследования фундаментов на основе волнового уравнения, известные как испытания на целостность с низкой деформацией при ударе или динамические испытания с низкой деформацией, обеспечивая уверенность в том, что свая или шахта не имеет серьезных трещин и пустот. PIT-Q соответствует стандарту ASTM D5882, а также другим кодексам, техническим условиям и нормам. PIT-Q управляется одним оператором, а полученные данные могут выявить потенциально опасные дефекты, такие как: • Серьезные трещины • Сужение • Включения грунта или пустоты Тест PIT также может использоваться для проверки свай, являющихся неотъемлемой частью конструкции, например, опор существующих мостов или башен, и позволяет оценить их длину. С помощью PIT любой вид испытания выполняется быстро, что потенциально позволяет проверить каждую свай на строительной площадке без необходимости предварительного планирования. Испытание PIT Испытание PIT заключается в креплении одного или двух акселерометров к фундаменту и нанесении удара по верхушке сваи с помощью ручного молотка. Система PIT собирает данные об ускорении и отображает кривые, которые показывают любые значительные изменения в поперечном сечении, которые могут присутствовать вдоль ствола сваи. Удар молотка генерирует волну напряжения, которая распространяется вниз по фундаменту и отражается обратно вверх. Акселерометр собирает данные, которые показывают характер распространения и отражения волны. Сваи без дефектов обычно демонстрируют отражение от основания сваи в ожидаемое время, что соответствует длине сваи. Если вдоль ствола имеется дефект,
