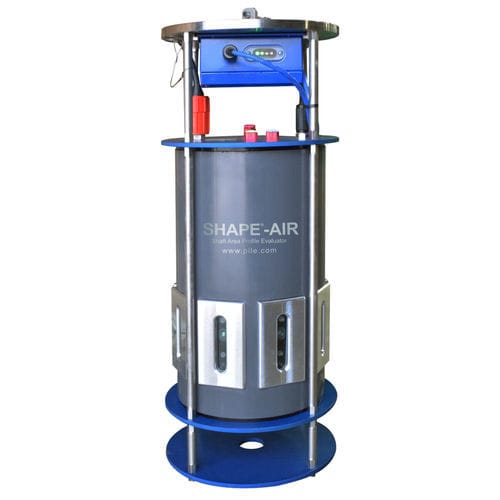

Прибор для измерения формы SHAPE®

диаметраобъемавыравнивания

Сверлонные шахты редко представляют собой идеальные цилиндры, а неровности могут повлиять на несущую способность, долговечность и эксплуатационные характеристики. SHAPE® — это экономичное устройство для контроля качества, используемое при устройстве глубоких фундаментов, таких как сверлонные шахты, буровые сваи, шламовые стены и т. д., с целью обеспечения соответствия проекта проектным требованиям. SHAPE® использует восемь ультразвуковых сигналов для сканирования стенок выемки, обеспечивая быструю и экономичную оценку вертикальности шахты, радиуса, формы и объема пробуренного отверстия до заливки бетона в условиях влажной среды. SHAPE® предлагает: • Быстрое подключение к штанге Келли или возможность использования с дополнительной лебедочной системой • Многоканальное ультразвуковое устройство для сканирования состояния боковых стенок буровых шахт при заливке бетона во влажных условиях • Беспроводной сбор данных со скоростью примерно одного (1) сканирования в секунду • Одновременное сканирование по восьми (8) каналам и встроенный калибровочный импульс для повышения точности • Эффективно работает в воде, полимерных и минеральных суспензиях • Технология удаленного доступа Sitelink® • Питание от аккумулятора. Скорость продвижения бурового ствола SHAPE составляет примерно один (1) фут в секунду (300 мм/с), что обеспечивает просмотр профилей на 360˚, а также в 2D и 3D. Данные SHAPE® Программное обеспечение для сбора данных SHAPE® генерирует отчеты на основе данных, собранных во время испытаний. Программа позволяет пользователям просматривать или редактировать собранные данные с помощью следующих функций: • Редактирование границ — выбор границ для процесса подгонки по окружности • Давление — просмотр изменения давления при спуске и подъеме • Данные датчиков — просмотр измеренных импульсов
