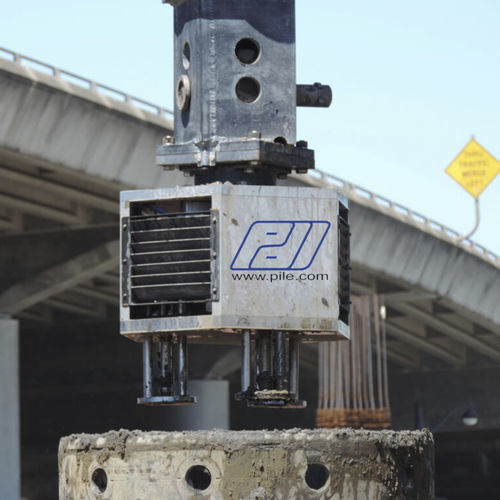

Измерительный инструмент давление SQUID™

толщинасилыпереносной

Компания Pile Dynamics, Inc. разработала новую технологию количественной оценки нижней поверхности фундаментов на буровых сваях или буровых шахтах. Система SQUID™ позволяет количественно измерить толщину мягкого материала или отложений, которые могут покрывать несущие пласты на нижней поверхности. Основываясь на геотехнических теориях, система SQUID™ выводит результаты по усилию и смещению в числовом и графическом виде. Весь процесс испытания может быть выполнен очень быстро, как правило, менее чем за 30 минут — включая крепление к буровому штангену, проведение испытания и анализ результатов. Испытание с использованием SQUID™ заключается в установке устройства на штангу Келли или лебедочную систему и опускании его в пробуренную скважину. Как только SQUID™ окажется на дне скважины, вес штанги Келли, действующий под действием плавучести, передаст усилие, достаточное для того, чтобы зонды проникли сквозь обломки и несущие слои, а пластины смещения втянулись. Точные измерения соотношения силы и смещения в режиме реального времени фиксируются и отображаются в цифровом виде на главном блоке SQUID™. SQUID™ не требует, чтобы персонал, проводящий испытания, работал вблизи выемки. Крепление к концу бурового штанга или штанги Келли — это относительно быстрая и безопасная процедура, которую может легко выполнить персонал на объекте. SQUID™: • Измеряет толщину мягкого материала или обломков, покрывающих несущие пласты • Генерирует график зависимости силы от смещения как в числовом, так и в графическом виде • Обеспечивает количественную оценку в режиме реального времени благодаря точным измерениям смещения и давления пенометров. Важной частью строительства свай, пробуренных в грунт, является очистка и осмотр дна
