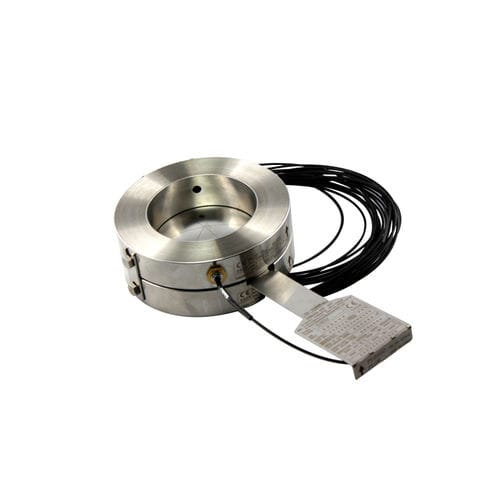

Оптические сигнализаторы разрыва типа Donadon OFI 04 и OFI 07 - это простые и эффективные приборы для определения произошедшего разрыва разрывных мембран.
выходы оптических волокон установлены на держателе мембраны в надлежащей позиции и подсоединены к усилителю.
Когда мембрана раскрывается, она прерывает проход луча между двумя оптическими волокнами и подает сигнал системе безопасности производственного объекта.
Если усилитель находится в классифицированной зоне ATEX 1,21, 2, 22, он должен быть установлен внутри защитной оболочки, сертифицированной Ex d.
Здесь отсутствуют электроприборы или движущиеся приборы, находящиеся в контакте с контролируемой аппаратурой, следовательно, сигнализатор OFI не является источником возгорания.
Сигнализаторы OFI 04 и OFI 07 не повреждаются при открытии мембраны и поэтому могут быть многократно использованы, рекомендуется только очистка стеклянных защитных линз.
Индикаторы OFI 04 и OFI 07 сигнализируют о раскрытии мембраны при соответствующих операциях технического обслуживания и замены.
Зона, в которой он может быть установлен, зависит от типа барьера:
барьер Ex ia --> зона 0; 20; 1; 21; 2; 22
барьер Ex ib --> зона 1; 21; 2; 22
Питание усилителя - 12-24 В пост.т.
Потребление усилителя - 45 мА макс.
Рабочая температура - От -10°C до +60°C
Время реакции - 1 мс
Степень защиты - IP64
Материал усилителя - ABS
