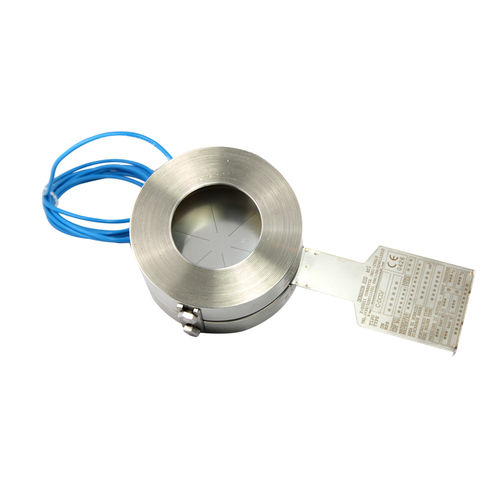

Индуктивный сигнализатор разрыва типа NAM 05 рекомендуется для установки на разрывных мембранах и взрыворазрядных панелях.
Сигнализатор NAM 05 состоит из:
индуктивного бесконтактного датчика, который устанавливается за разрывной мембраной или панелью
исполнительного механизма, поставляемого вместе с мембраной или панелью
При раскрытии мембраны исполнительный механизм смещается, а датчик подает сигнал системе безопасности оборудования. Запасные мембраны и панели поставляются с новым исполнительным механизмом.
Отказобезопасный датчик NAM 05 сертифицирован:
ATEX II 1G Ex ia IIC T6
ATEX II 1D Ex iaD 20 T 108°C
Поэтому он может использоваться в помещениях с наличием потенциально взрывоопасной атмосферы (классифицированные зоны 0, 20, 1, 21, 2, 22 в соответствии с Европейской директивой 2014/34/UE (ATEX)).
Зона, в которой он может быть установлен, зависит также от типа барьера:
барьер Ex ia >>> зона 0; 20 ; 1; 21; 2; 22
барьер Ex ib >>> зона 1; 21; 2; 22
NAM 05 обычно поставляется с биполярным кабелем длиной 2 м, который подсоединяется к системе безопасности производственного объекта с помощью стандартного барьера с искрозащитой.
Установка должна соответствовать норме EN 60079-14.
Температура хранения - От -40°C до +100°C
Номинальное напряжение питания - 8,2 B
Кабель - 2 м из ПВХ
Степень защиты - IP 66/67
