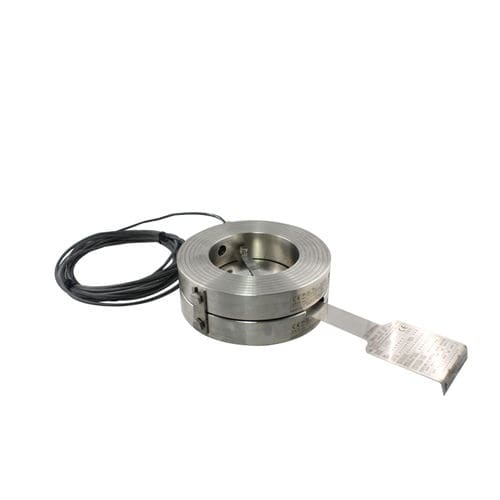

Магнитный сигнализатор разрыва типа Donadon NAM 03/HT рекомендуется для использования с нашими разрывными предохранительными мембранами.
Магнитный сигнализатор NAM 03/HT состоит из:
магнитного бесконтактного датчика, который устанавливается в специальное гнездо с резьбой в держателе за разрывной мембраной и указывает на ее раскрытие
исполнительного механизма, снабженного постоянным магнитом, поставляемым совместно с мембраной
Когда мембрана раскрывается, магнит сдвигается, и датчик активируется. Мембраны на замену снабжены новым исполнительным механизмом.
Отказобезопасный датчик NAM 03/HT сертифицирован:
ATEX II 2GD Ex mb II T4/T6
Ex tD A21 IP67 T135°C/T85°C
ATEX II 1GD Ex ia IIB T3/T6
Ex iaD 20 T200°C/T85°C
Поэтому он может использоваться в помещениях с постоянным наличием потенциально взрывоопасной атмосферы (классифицированные зоны 0, 20 и 1, 21 и 2, 22 в соответствии с Европейской директивой 2014/34/UE (ATEX)).
NAM 03/HT обычно поставляется с биполярным кабелем длиной 2 метра. Кабели сигнализатора подсоединяются к системе защиты производственного объекта с помощью соответствующего барьера
барьер Ex ia --> зона 0; 20; 1; 21; 2; 22
барьер Ex ib --> зона 1; 21; 2; 22
Температура хранения - От -40°C до +200°C в соответствии с сертификацией ATEX
Материал, находящийся в контакте с рабочей жидкостью - Материал мембраны и держателя мембраны
Максимальное коммутационное напряжение - 60 В пост.т.
Максимальный коммутационный ток - 0,4 A
Кабель - 2 x 0,2 ммm2,ø 3,4 мм, 200°C, Класс C2
Степень защиты - IP 67
