Индикатор аварийного сигнала для разрывного диска IRC

дистанционный

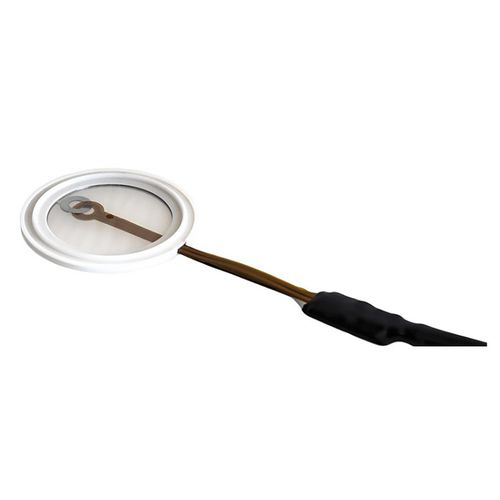

Сигнализатор типа Donadon IRC - простой и эффективный прибор для обнаружения произошедшего разрыва разрывной мембраны. Детектор устанавливается со стороны выброса, после распорного соединения. Кабели сигнального прибора подсоединяются к системе защиты производственного объекта с помощью надежного барьера искрозащиты, соответствующего электрическим характеристикам датчика (максимальное напряжение 24В пос.т. и максимальный ток 50мА ) и классификации зоны. Датчики разрыва мембраны IRC состоят из полоски меди, заключенной между двумя изоляционными слоями каптона (гибкая печатная плата), электрически соединенной с кабелем, позволяющим осуществлять удаленное соединение с датчиком целостности цепи. Печатная плата заключена между двумя слоями ПТФЭ, предохранительное устройство поставляется в комплекте с двумя уплотнениями из ПТФЭ, пригодными для установки между соединениями сантехнического оборудования. При разрыве мембраны медная цепь датчика IRC открывается и, следовательно, прерывается подача тока, позволяя подключенной аппаратуре подать сигнал о произошедшем раскрытии разрывной предохранительной мембраны. Датчик IRC классифицируется как “простое электрическое изделие” и соответствует Европейской директиве 2014/34/UE (ATEX). Зона, в которой он может быть установлен, зависит от типа барьера: барьер Ex ia --> зона 0; 20; 1; 21; 2; 22 барьер Ex ib --> зона 1; 21; 2; 22 Установка должна соответствовать норме EN 60079-14. Рабочая температура - От -20°C до +260°C (в зависимости от используемого уплотнения) Мембрана герметизации - Полиимид (Kapton®) Печатная плата - Медь Макс. напряжение питания - 24 В ПОСТ.ТОК Макс. ток питания - 50 mA Кабель - Стандартный, 2 м
