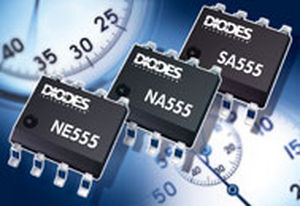

Интегральная схема таймера 0.5 MHz, 4.5 - 16 V | SA555

« Эти приборы цепи времени точности способные на производить точные задержки по времени или колебание. В задержке по времени или одностабильном режиме деятельности, синхронизированный интервал проконтролирован одиночной внешней сетью резистора и конденсатора. В astable режиме деятельности, частоту и круг обязаностей можно контролировать независимо с 2 внешними резисторами и одиночным внешним конденсатором. Уровни порога и пуска нормально 2/3 и 1/3, соответственно, из VCC. Эти уровни можно изменить при помощи терминала управляющего напряжения. Когда падения входного сигнала пуска под уровнем пуска, кувырок установленный, и выход идет высоко. Если входной сигнал пуска над уровнем пуска и входной сигнал порога над пороговым уровнем, то кувырок переустановлен и выход низок. Переустановленный входной сигнал (ВОЗВРАТА) может отвергнуть все другие входные сигналы и может быть использован для того чтобы начать новый приурочивая цикл. Когда ВОЗВРАТ идет низко, кувырок переустановлен, и выход идет низким. Когда выход низок, путь низко-импеданса обеспечен между разрядкой (DISCH) и землей. Цепь выхода способна на течения тонуть или поиска до 200mA. Деятельность определена для поставок 5V к 15V. С поставкой 5-V, уровни выхода совместимы с входными сигналами TTL. NE555, SA555 и NA555 поставлены в небольшом пакете штыря плана 8 (SO-8). \ /html»
