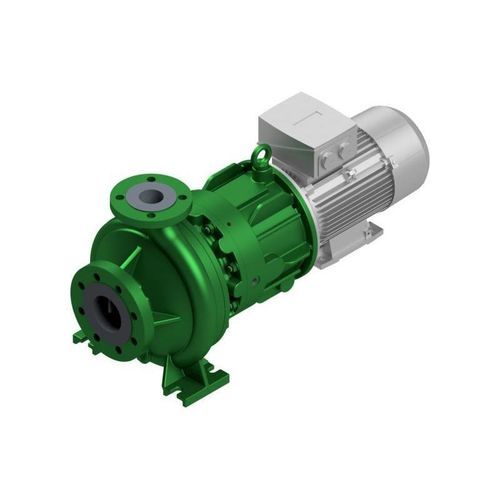

Центробежный насос NMB

для газадля масладля химических продуктов

Краткое описание
NMB — одиночная химическая насосная установка, выполненная в соответствии с размерами ISO 2858 и оснащённая магнитной муфтой. Раздельный корпус (Spalttopf) обеспечивает герметичное отделение перекачиваемой среды; возникающие вихревые токи отводятся внутренней циркуляцией. Поддержка вала осуществляется в контактной зоне SiC втулочными подшипниками, что обеспечивает эксплуатацию без технического обслуживания и износа. Полная компенсация осевой нагрузки по всей рабочей характеристике реализована встроенной гидравликой. Прямое фланцевое крепление стандартного электродвигателя исключает необходимость выравнивания муфты. Широкий набор вариантов и опций мониторинга позволяет создавать индивидуальные решения для эксплуатантов.

Области применения

• Нефть и газ
• Химическая промышленность
• Нефтехимия
• Оффшор
• Судостроение / Морская техника
• Заправочные комплексы & Авиация
• Танковые парки / Нефтебазы
• Возобновляемая энергетика / Экология

Ключевые характеристики

• Тип: NMB (одноступенчатый химический насос по ISO 2858)
• Уплотнение: магнитная муфта для безутечечной работы
• Прямое крепление стандартного двигателя (нет необходимости в выравнивании муфты)
• Разделённый корпус для герметичности; внутренняя циркуляция для отвода вихревых токов
• Контактная опора вала — SiC втулочные подшипники (без обслуживания, износостойкие)
• Полная компенсация осевой нагрузки во всём диапазоне за счёт интегрированной гидравлики
• Широкий спектр вариантов и опций мониторинга для индивидуальных решений

Технические характеристики (типичные / максимальные)

• Q max: 300 м³/ч (зависит от размера и частоты вращения)
• H max: 250 м (зависит от размера и частоты вращения)
• Рабочее давление: 16 / 24 / 40 бар (более высокие давления по запросу)
• Температурный диапазон: до 200 °C (более высокие температуры по запросу)
• Макс. скорость: 3500 об/мин
• Установка: горизонтальная
• Самовсасывающая: да
• Подшипники: подшипники качения вне среды; втулочные SiC подшипники со стороны продукта
• Смазка: смазочная смазка (жир)
• Материалы: Duplex, никелевые сплавы, сферо-литой / чугун / сталь, аустенитный литой сталь
• Стандарты: DIN EN ISO 2858, ISO 15783
• Взрывозащита: Категория 2 / Зона 1

Примечание
Параметры давления, температуры и производительности зависят от размера и частоты вращения; возможны более высокие значения по запросу.

Технические данные

• Модель: NMB
• Монтаж: горизонтальный, стандартный мотор непосредственно присоединён
• Решение по уплотнению: магнитная муфта для безутечечной перекачки
• Подшипники и срок службы: SiC втулочные подшипники в зоне контакта с продуктом для работы без износа; подшипники качения вне среды
• Гидравлика: интегрированная полная компенсация осевой нагрузки по рабочему полю
• Опции материалов: Duplex, никелевые сплавы, сферо-литой / литой сталь, аустенитный литой сталь
• Соответствие: ISO 2858, ISO 15783
• Взрывозащита: опция для Зоны 1 / Категории 2
