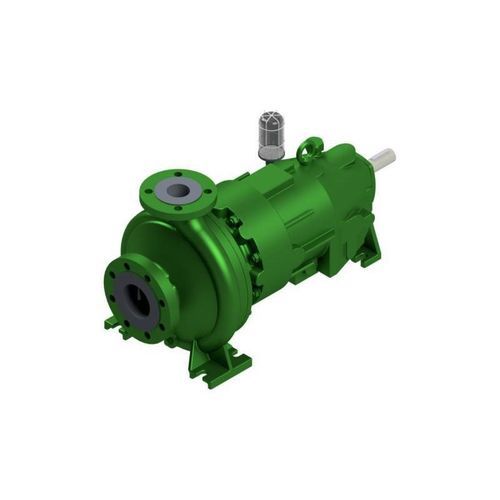

Центробежно-спиральный насос NMR

для нефтитопливныйдля химических продуктов

Описание продукта
Семейство NMB / Type NMR включает безуплотнительные химические насосы, исполненные по габаритам корпусов ISO 2858 и оснащённые магнитной муфтой. Разделяемый защитный кожух (split pot) герметично отделяет перекачиваемую среду; тепло от потерь на вихревые токи отводится внутренней циркуляцией. Подшипники со стороны продукта — скользящие из SiC для сухой, низкоснашивающейся работы; со стороны привода — масло- смазанные роликовые/шариковые подшипники. Аксиальная нагрузка уравновешивается гидравлически по всему рабочему полю. Прямой фланец к стандартизированному двигателю исключает необходимость выравнивания муфты. Широкий набор вариантов и средств контроля позволяет адаптировать насос под требования технологического процесса.

Функция и конструкция
Одноступенчатый центробежный насос с корпусом-улиткой и постоянномагнитной муфтой. Разделяемый кожух обеспечивает герметичность; внутренняя циркуляция отводит тепло вихревых токов. Износные кольца на всасывании и нагнетании — стандарт в зависимости от исполнения. Компенсация аксиального тягового усилия реализуется через разгрузочные отверстия, балансировочные отверстия, задние лопатки или иные гидравлические меры в зависимости от конфигурации.

Специальные исполнения (доступны)

• Корпус насоса с нагревательной рубашкой
• Корпус-улитка с центральной подвеской
• Исполнение с открытым рабочим колесом и износной пластиной
• Индуктор (inducer) для улучшения всасывающих характеристик

Применения

• Нефть и газ
• Химическая промышленность
• Нефтехимия
• Шельф / Offshore
• Судостроение / Морская техника
• Заправочные установки и авиация
• Танковые парки / Складские терминалы
• Возобновляемая энергия / Экологические технологии

Примечания
Магнитная муфта обеспечивает безуплотнительное исполнение без утечек. Скользящие SiC-подшипники со стороны продукта допускают работу без смазки; со стороны привода — масло-смазанные роликовые/шариковые подшипники. Внутренняя циркуляция отводит тепло вихревых токов. Прямой фланец к двигателю обеспечивает компактную компоновку.

Характеристики / Технические спецификации

• Наименование: NMB / Type NMR
• Подача (Q max): до 1400 m³/h [6160 g.p.m.]**
• Напор (H max): до 250 m [820 ft]**
• Рабочее давление: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Температура: до 300 °C [572 °F]*
• Макс. частота вращения: 3500 min−1
• Уплотнение: магнитная муфта (конфайнмент с постоянными магнитами)
• Установка: горизонтальная
• Самовсасывание: возможно в отдельных конфигурациях
• Подшипники: SiC-скользящие подшипники со стороны продукта; масло-смазанные роликовые/шариковые подшипники со стороны привода
• Смазка: масло (сторона привода); SiC-подшипники со стороны продукта — без смазки
• Материалы: Duplex, никелевые сплавы, сфероидальный чугун / отливки стали, аустенитный литой сталь
• Нормы: DIN EN ISO 2858, ISO 15783
• Взрывозащита: Категория 2 / Зона 1
• Примечания: * более высокие давления и температуры по запросу; ** зависит от типоразмера и скорости вращения
