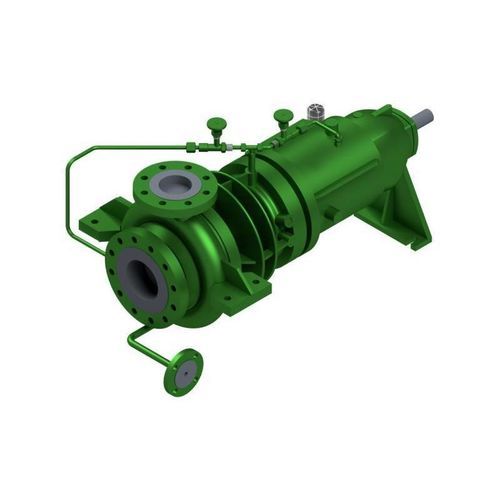

Центробежно-спиральный насос PRMW

для масладля диатермического маслас магнитным приводом

Описание
Тип PRMW — это одноступенчатый насос со спиральным корпусом в конструктивном исполнении для технологических процессов с магнитной муфтой в соответствии с API 685, предназначенный для применения с термальным маслом.

Муфта и уплотнение
Насос оснащён постоянномагнитной муфтой; защитная оболочка (контейментация) герметично отделяет перекачиваемую среду от внешней среды. Внутренней циркуляции нет. Скользящий подшипник и дросселирующая секция предотвращают обмен загрязнённого продукта с чистой средой в магнитном объёме. При больших потерях на вихревые токи требуется дополнительный контур охлаждения. Насос не самовсасывающий и должен продуваться при открытом всасывающем затворе через устройство вентиляции.

Конструкция и подшипники
Корпус подшипника с литниковыми рёбрами выполнен в качестве охлаждающего элемента, поэтому температуры в области зазорного корпуса существенно ниже температуры потока в спиральном корпусе. Спиральный корпус имеет прочные литые опоры для подвески по средней оси, а также приварные и фланцевые патрубки для слива и вентиляции. Вал насоса опирается на SiC скользящие подшипники; приводной вал смонтирован на роликовых подшипниках с масляной смазкой.

Области применения

• нефть и газ
• химия
• нефтехимия
• офшор
• судостроение / морская техника
• заправочные установки и авиация
• промышленные тепловые системы / теплоноситель
• резервуарные хранилища / танковые парки
• возобновляемая энергетика / экологическое машиностроение

Характеристики / технические спецификации

• Тип: PRMW
• Исполнение: одноступенчатый насос со спиральным корпусом и магнитной муфтой для термального масла
• Q max: 1400 m³/h [6160 g.p.m.] (в зависимости от размера и частоты вращения)
• H max: 250 m [820 ft] (в зависимости от размера и частоты вращения)
• Рабочее давление: 40 bar [580 psi] (*большие давления по запросу)
• Температура: 450° C [840° F] (*большие температуры по запросу)
• Макс. скорость вращения: 3500 min−1
• Уплотнение: магнитная муфта
• Монтаж: горизонтальный
• Самовсасывание: нет
• Подшипники: роликовые подшипники (привод); со стороны продукта — скользящие подшипники (SiC)
• Смазка: масло (роликовые подшипники приводного вала)
• Материалы: дуплекс, Ni-основные сплавы, шаровидный чугун / литая сталь, аустенитная сталь
• Стандарт конструкции (магнитная муфта): API 685
• Нормы: API 682
• Взрывозащита: категория 2 / зона 1
• Примечание: * повышенные давление и температура по запросу; ** зависит от размера и частоты вращения
