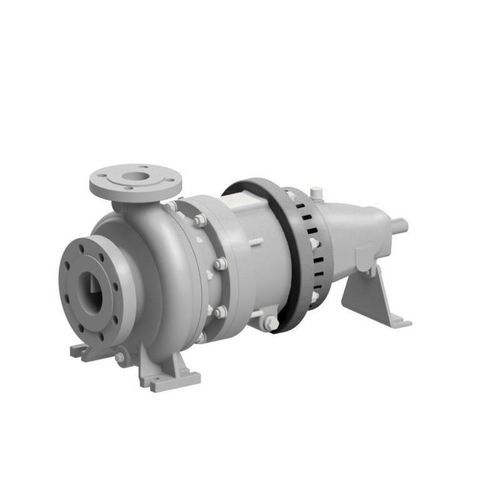

Центробежный насос NMX

для масладля диатермического маслас магнитным приводом

Обзор
Серия NMX представляет насосы для теплопередачи нового поколения, разработанные для всех типов современных теплоносителей на основе масел. Магнитно-приводная центробежная конструкция обеспечивает работу за пределами обычных эксплуатационных ограничений. Насос имеет самоудаляющуюся конструкцию и не требует внешнего охлаждения, обеспечивая решение «plug-and-play» и снижая риск неправильной эксплуатации.

Конструкция и элементы безопасности
Герметично запаянная оболочка размещена в отдельном корпусе и дополнительно уплотнена графитовым аварийным сальником по отношению к атмосфере. В маловероятном случае разрыва оболочки утечка перекачиваемой среды сведена к минимуму для защиты персонала и окружающей среды. Встроенный направитель потока с вентилятором (ffd) предотвращает нежелательный нагрев опорного подшипника скольжения.

Тип
Type NMX — одноступенчатый насос с корпусом-улиткой и магнитной муфтой для применения с термальным маслом

Ключевые рабочие характеристики
Q max: 1400 m³/h [6160 g.p.m.]**
H max: 250 m [820 ft]**
Рабочее давление: 24 bar [348 psi]*
Температура: 450° C [840° F]*

Применение

• нефте- и газодобыча
• химическая промышленность
• нефтехимия
• офшорные установки
• промышленные системы отопления / контуры теплоносителя
• возобновляемая энергетика / экологическое машиностроение

Технические характеристики

• Макс. скорость вращения: 3500 rpm
• Уплотнение: магнитная муфта (герметично)
• Установка: горизонтальная
• Самовсасывание: нет
• Подшипник: подшипник скольжения
• Смазка: масло
• Материалы: высокопрочный чугун (сфероидный графит) / литая сталь, аустенитная сталь
• Стандарты: DIN EN ISO 2858, ISO 15783
• Взрывозащита: категория 2 / зона 1
• Самоопорожняющаяся конструкция — не требует внешнего охлаждения
• Герметичная оболочка в отдельном корпусе с графитовым аварийным уплотнением для минимизации утечек в случае разрыва
• Встроенный направитель потока с вентилятором (ffd) для предотвращения нагрева опорного подшипника
• Примечания: * возможны более высокие давления и температуры по запросу; ** зависит от размера и скорости
