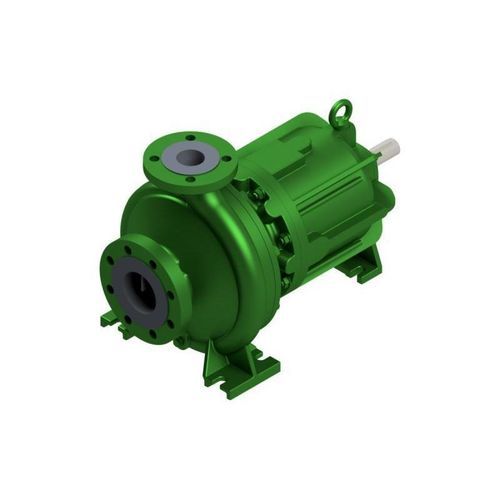

Центробежный насос NML

для углеводородадля химических продуктовс магнитным приводом

Описание
Тип NML — химический насос PN16 по ISO 2858 с магнитной муфтой. Размеры, отклоняющиеся от типоразмерной кривой и адаптированные к требованиям эксплуатанта, подобраны для обеспечения эффективной работы в диапазоне нагрузок.

Магнитная муфта и конструкция
Насос оснащён постоянной магнитной муфтой; защитный корпус герметично разделяет перекачиваемую среду и окружающую среду. Внутренний циркуляционный поток отводит тепло, возникающее из-за потерь на вихревые токи.

Подшипники и уплотнение
Осевая часть насоса опирается на скользящие подшипники из SiC; приводной вал поддерживается подшипниками качения с постоянной смазкой. Изнашиваемые кольца в стандартной комплектации на всасывании и нагнетании. Компенсация осевой силы осуществляется через разрядные отверстия, задние лопатки или иными мерами.

Применения

• Нефть и газ
• Химическая промышленность
• Нефтехимия
• Офшор
• Судостроение / Морская техника
• Заправочные установки и авиация
• Танковые парки / Танковые фермы
• Возобновляемая энергия / Экологическая техника

Примечания
* Более высокие давления и температуры по запросу.
** Показатели производительности зависят от размера и частоты вращения.

Свойства / Технические характеристики

• Обозначение типа: NML
• Исполнение: одноступенчатый химический насос по ISO 2858 с магнитной муфтой
• Q макс: 500 m³/h (2200 g.p.m.)**
• H макс: 250 m (820 ft)**
• Рабочее давление: 16 / 24 / 40 bar (232 / 348 / 580 psi)*
• Диапазон температур: до 200 °C (392 °F)*
• Макс. скорость: 3500 min−1
• Уплотнение: магнитная муфта
• Установка: горизонтальная
• Самовсасывающий: да
• Подшипники: подшипники качения со стороны привода, скользящие подшипники со стороны продукта (SiC)
• Смазка: смазка (постоянная смазка)
• Материалы: Duplex, сплавы на Ni-основе, сфероидный чугун / стальной чугун, аустенитный чугун
• Стандарты: DIN EN ISO 2858, ISO 15783
• Взрывозащита: Category 2 / Zone 1
