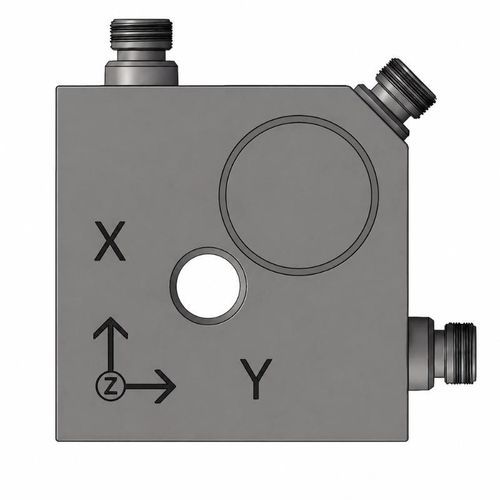

Трехосевой акселерометр BBVM-3XS1000

пьезоэлектрическийIEPEсо срезом

Обзор продукта
BBVM-3XS1000 — трехосный IEPE пьезоэлектрический акселерометр, предназначенный для одновременного измерения ускорения вибрации по осям X, Y и Z на промышленном оборудовании и конструктивных элементах. Пьезоэлектрические керамические чувствительные элементы планар-сдвиговой конструкции и корпус из нержавеющей стали обеспечивают надежный многовекторный мониторинг. Номинальная чувствительность BBVM-3XS1000 составляет 1 000 mV/g, диапазон измерения ±5 g, частотная характеристика 0,5–5 000 Hz. Встроенная IEPE-передача, низкий уровень шума и возможность передачи сигнала до 300 м упрощают интеграцию в системы мониторинга состояния и вибрационные испытания.

Ключевые характеристики

• Одновременное измерение ускорения вибрации по трем осям (X, Y, Z)
• Встроенная IEPE-подготовка сигнала для прямого подключения к системам сбора данных
• Высокая чувствительность: 1 000 mV/g (BBVM-3XS1000) при диапазоне ±5 g
• Широкая полоса частот: 0,5–5 000 Hz
• Низкий уровень выходного шума для повышенной разрешающей способности
• Дальность передачи сигнала до 300 м
• Планар-сдвиговая пьезо-конструкция в корпусе из нержавеющей стали
• Независимые боковые выходы для каждой оси (3 × M5)

Доступные варианты чувствительности и диапазона измерений

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1 000 mV/g — ±5 g

Характеристики производительности

• Измеряемая величина: Ускорение вибрации
• Количество осей: 3 (X, Y, Z)
• Частотная характеристика: 0,5–5 000 Hz
• Резонансная частота в монтаже: ≈20 kHz
• Поперечная чувствительность: ±5% (тип.)
• Максимальный удар: 1 000 g
• Выходной шум: тип. <100 μg RMS

Электрические характеристики

• Тип датчика: IEPE
• Питание: 18–30 VDC
• Типовые условия работы: 24 VDC, 4 mA
• Смещение (bias) напряжение: 8–12 V
• Выходное сопротивление: <100 Ω (тип.)
• Максимальная дистанция передачи сигнала: 300 m
• Конфигурация выхода: независимый боковой выход для каждой оси
• Выходные разъемы: 3 × M5

Механические и эксплуатационные параметры

• Материал чувствительного элемента: пьезоэлектрическая керамика
• Внутренняя конструкция: planar-shear
• Материал корпуса: нержавеющая сталь
• Габариты: 29 × 29 × 17 mm
• Масса: 96 g
• Центральное монтажное отверстие: Ø5.2 mm сквозное
• Резьбовые отверстия по осям X/Y: 2 × M5
• Момент затяжки M5: 20–30 kgf·cm (≈2,0–3,0 N·m)
• Температурный диапазон эксплуатации: -40 до +120 °C

Стандартные аксессуары

• Сертификат датчика с кривой частотной характеристики
• Три стандартных выходных кабеля по 1,5 m
• Один соединительный болт M5
• Коробка упаковки

Опциональные монтажные аксессуары

• Магнитная монтажная база
• Изолированная монтажная база

Типичные применения

• Трехосной мониторинг вибрации промышленного оборудования
• Измерение вибраций на корпусах машин и конструктивных элементах
• Мониторинг состояния оборудования и диагностика неисправностей
• Многовекторные вибрационные испытания в лаборатории и в полевых условиях

Технические характеристики

• Модель: BBVM-3XS1000
• Производитель / Бренд: Deep-Minds Ultrasonic
• Тип датчика: IEPE пьезоэлектрический (planar-shear)
• Чувствительность (BBVM-3XS1000): 1 000 mV/g
• Диапазон измерения (BBVM-3XS1000): ±5 g
• Частотная характеристика: 0,5–5 000 Hz
• Количество осей: 3 (X, Y, Z)
• Резонансная частота в монтаже: ≈20 kHz
• Поперечная чувствительность: ±5%
• Макс. удар: 1 000 g
• Выходной шум: тип. <100 μg RMS
• Питание: 18–30 VDC
• Типовое условие: 24 VDC, 4 mA
• Смещение (bias): 8–12 V
• Выходное сопротивление: <100 Ω (тип.)
• Макс. расстояние передачи: 300 m
• Выходные разъемы: 3 × M5 (независимый боковой выход для каждой оси)
• Габариты: 29 × 29 × 17 mm
• Вес: 96 g
• Материал корпуса: нержавеющая сталь
• Материал чувствительного элемента: пьезоэлектрическая керамика
• Центральное монтажное отверстие: Ø5.2 mm сквозное
• Резьбовые отверстия X/Y: 2 × M5
• Момент затяжки M5: 20–30 kgf·cm (≈2,0–3,0 N·m)
• Температура эксплуатации: -40 до +120 °C
• В комплекте: сертификат датчика с кривой частотной характеристики; три выходных кабеля 1,5 m; один соединительный болт M5; упаковка
