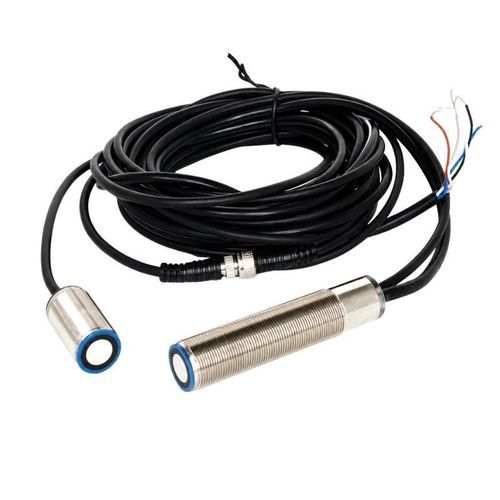

Цифровой датчик двойного листа BBID-DSS

выход с открытым коллекторомс выходным электрическим сигналом

Обзор продукта
BBID-DSS — ультразвуковой датчик 200 кГц для обнаружения отсутствия листа, одного листа и двух листов в автоматизированных процессах подачи. Противоположно расположенные передатчик и приёмник обеспечивают бесконтактное обнаружение для оборудования подачи, штамповки, упаковки, печати, переплёта и обработки листов.

Принцип работы
Передатчик непрерывно посылает ультразвуковой сигнал к приёмнику. При прохождении материала между двумя головками датчика система оценивает изменение принятого сигнала и формирует отдельные коммутационные выходы для состояния «нет листа», «один лист» или «два листа». Три выхода могут быть подключены к ПЛК, контроллеру машины или аварийному контуру.

Ключевые характеристики

• Ультразвуковое обнаружение 200 кГц
• Бесконтактное определение: нет листа, один лист, два листа
• Подходит для непрозрачных, прозрачных и разноцветных материалов
• Три NPN-коммутируемых выхода, нормально замкнутых
• Номинальный рабочий ток 100 мА на выход
• Выходы защищены от короткого замыкания и перегрузки
• Индикаторы состояния: синий, зелёный, красный
• Степень защиты IP67
• Резьбовой корпус M18 × 1
• Кабель PVC 2 м

Типичные применения

• Подача бумаги и бумагоделательные машины
• Штамповочные прессы и системы подачи тонкого металла
• Упаковочные машины для пищевых продуктов и быстрополосных лапш
• Обнаружение прозрачной плёнки и самоклеящихся материалов
• Оборудование для производства солнечных пластин (wafer)
• Системы подачи печатных плат и плат с цепями
• Оборудование для покрытия и обработки листов
• Автоматические машины для переплёта и отделки печати

Обнаруживаемые материалы

• Бумага и картон
• Прозрачная пластиковая плёнка
• Тонкие металлические листы
• Солнечные пластины
• Печатные платы
• Покрытые листовые материалы
• Другие листовые материалы, пригодные для ультразвуковой передачи

Технические характеристики

• Модель — BBID-DSS
• Метод обнаружения — противоположная ультразвуковая передача
• Ультразвуковая частота — 200 кГц
• Дальность обнаружения — 20–60 мм (оптимально 45 мм)
• Напряжение питания — 18–30 В DC
• Пульсация питания — 10% p-p
• Ток при отсутствии нагрузки — < 80 mA
• Количество выходов — 3
• Тип выхода — NPN, нормально замкнутый
• Состояния выхода — Нет листа / Один лист / Два листа
• Номинальный рабочий ток — 3 × 100 mA
• Защита выходов — защита от короткого замыкания и перегрузки
• Падение напряжения — 2 V
• Задержка включения — прибл. 15 ms
• Задержка выключения — прибл. 15 ms
• Длительность импульса входа функции — 100 ms
• Импеданс входа функции — 4 kΩ
• Низкий уровень входа функции — -UB до -UB + 1 V
• Высокий уровень входа функции — +UB – 1 V до +UB
• Степень защиты — IP67
• Резьба для монтажа — M18 × 1
• Кабель — PVC 2 m
• Сечение проводника — 0.14 mm²
• Корпус — никелированная латунь
• Пластиковые компоненты — PBT
• Лицевая часть преобразователя — нержавеющая сталь
• Вес — прибл. 150 g

Индикаторы состояния
Цвет LED — состояние обнаружения
Синий — нет листа / воздух
Зелёный — один лист
Красный — два листа

Подключение кабеля
Подключение — функция
Красный — питание плюс
Чёрный — питание минус
Белый — выход двойного листа
Зелёный — выход одиночного листа
Жёлтый — выход отсутствия листа
Провод входа функции — вход функции

Рекомендации по установке

• Установите передатчик и приёмник напротив друг друга на одной оси.
• Рекомендуемое расстояние передатчик-приёмник: 40–45 мм; оптимально 45 мм.
• Держите движущийся лист примерно в 5–15 мм от поверхности датчика.
• Отклонение по углу между передатчиком и приёмником удерживать в пределах ±1°.
• Ось смещения между передатчиком и приёмником удерживать в пределах ±1 мм.
• Для более толстых бумажных материалов угол установки около 35° может улучшить обнаружение.
• После установки проверьте все три состояния выхода с 0, 1 и 2 листами.

Варианты настройки

• Время отклика
• Длина кабеля
• Электрическое подключение
• Крепёжный кронштейн
• Адаптация к целевому материалу и механизму подачи
