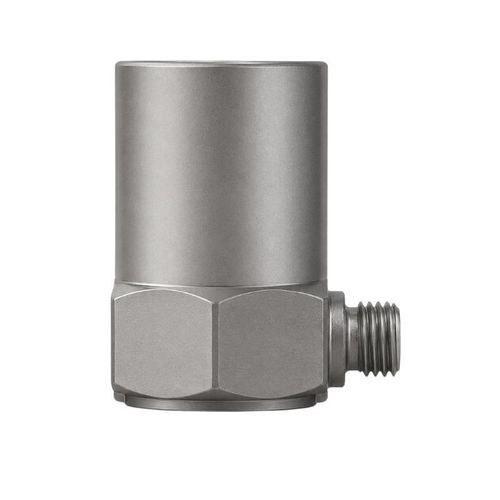

Акселерометр с одной осью BBVM-RS100

пьезоэлектрическийIEPEсо срезом

Обзор продукта
BBVM-RS100 — одноосный пьезоэлектрический акселерометр IEPE со сторонним выводом, предназначенный для измерения вибрации в условиях ограниченного пространства над датчиком или когда кабель необходимо прокладывать параллельно монтажной поверхности. Применяется пьезоэлектрический керамический элемент в сдвиговом режиме, герметичный металлический корпус и интегрированная IEPE‑обработка сигнала. Стандартный вариант имеет чувствительность 100 mV/g и диапазон ±50 g; доступны варианты с высоким g и различной чувствительностью.

Ключевые характеристики

• Сторонний вывод для установок с ограниченным зазором
• Интегрированная IEPE‑обработка сигнала (питание постоянным током)
• Стандартная чувствительность: 100 mV/g
• Стандартный диапазон измерений: ±50 g
• Частотная характеристика до 12 кГц (стандартный вариант)
• Резьба крепления M5 и выходное соединение M5
• Предназначен для передачи сигнала на большие расстояния (до 300 m)
• Доступны различные варианты чувствительности и диапазона

Доступные варианты чувствительности и диапазона

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0.5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0.3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0.2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0.2–8 000 Hz

Характеристики стандартной модели

• Измерение: ускорение вибрации
• Чувствительность: 100 mV/g (стандартная модель)
• Диапазон измерений: ±50 g (стандартная модель)
• Частотная характеристика: 0.3–12 000 Hz (стандартная модель)
• Поперечная чувствительность: ≤5% (≤3% типично)
• Постоянная времени разряда: ≥0.2 s

Электрические характеристики

• Тип датчика: IEPE (интегрированная обработка сигнала)
• Напряжение питания: 18–30 VDC
• Питание постоянным током (константный ток): 2–10 mA (типичное условие: 24 VDC, 4 mA)
• Смещение (bias) напряжение: 8–12 VDC
• Выходное сопротивление: <100 Ω
• Максимальная дальность передачи сигнала: 300 m

Механические и эксплуатационные характеристики

• Принцип датчика: сдвиговой режим
• Направление выхода: боковой вывод
• Стандартная резьба для монтажа: M5
• Масса (стандартная модель): 32 g
• Рекомендуемый момент затяжки: ≈20 kgf·cm (≈2.0 N·m)
• Рабочая температура: −40 до +120 °C
• Конструкция корпуса: полностью закрытый металлический корпус

Стандартные аксессуары

• Сертификат датчика с частотной характеристикой
• Один стандартный выходной кабель 1.5 m
• Один соединительный болт M5
• Коробка упаковки продукта

Дополнительные крепежные аксессуары

• Магнитное монтажное основание
• Изолированное монтажное основание

Типичные области применения

• Мониторинг вибрации оборудования при ограниченном зазоре сверху
• Контролing состояния двигателей, насосов, вентиляторов и редукторов
• Измерение вибраций корпусов машин и конструктивных элементов
• Испытания ударов высокой g и переходных вибраций
• Высочувствительные измерения низкоамплитудных вибраций

Технические характеристики

• Модель: BBVM-RS100
• Чувствительность (стандартная модель): 100 mV/g
• Диапазон измерений (стандартная модель): ±50 g
• Частотная характеристика (стандартная модель): 0.3–12 000 Hz
• Доступные чувствительности/диапазоны: BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Поперечная чувствительность: ≤5% (≤3% типично)
• Постоянная времени разряда: ≥0.2 s
• Тип датчика: IEPE
• Напряжение питания: 18–30 VDC; возбуждение 2–10 mA; типичное 24 VDC, 4 mA
• Смещение напряжение: 8–12 VDC
• Выходное сопротивление: <100 Ω
• Максимальная дальность передачи: 300 m
• Принцип датчика: сдвиговой режим
• Направление выхода: боковой вывод
• Резьба монтажа: M5; рекомендуемый момент ≈20 kgf·cm (≈2.0 N·m)
• Масса (стандартная модель): 32 g
• Рабочая температура: −40 до +120 °C
• Корпус: полностью закрытый металлический корпус
• Стандартные аксессуары: сертификат с частотной характеристикой; кабель 1.5 m; болт M5; упаковка
• Дополнительные аксессуары: магнитная подставка; изолированная подставка
