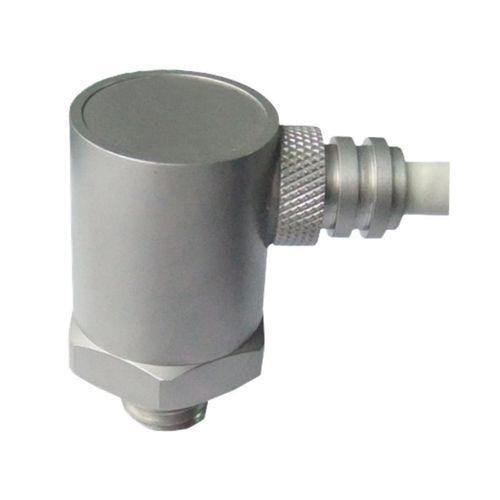

Акселерометр 1 ось BBVM-TS100

пьезоэлектрическийIEPEсо срезом

Описание продукта
BBVM-TS100 сочетает измерение ускорения по IEPE (пьезоэлектрическое) и измерение температуры в одном корпусе из нержавеющей стали, что позволяет собирать данные вибрации и температуры с одной точки крепления. Включает чувствительный элемент PZT-5, конструкцию в сдвиговом (shear) режиме и встроенный пятижильный экранированный кабель. Датчик подходит для мониторинга состояния и прогнозного обслуживания двигателей, подшипников, насосов, вентиляторов и другого промышленного оборудования.

Ключевые особенности

• Одновременное измерение вибрационного ускорения и температуры
• Чувствительность по ускорению: 100 mV/g (±5% при 20 ±5 °C)
• Диапазон измерения ускорения: 50 g
• Частотный диапазон: 1–8 000 Hz
• Варианты температурного датчика: PT100 или DS18B20
• Встроенный пятижильный экранированный кабель (1 м RVVP в комплекте)
• Корпус из нержавеющей стали, крепление M12

Доступные температурные элементы

• PT100 — платиновый термометр сопротивления
• DS18B20 — цифровой температурный элемент

Характеристики по ускорению

• Измерение — вибрационное ускорение
• Осевая чувствительность — 100 mV/g, ±5% при 20 ±5 °C
• Диапазон измерения ускорения — 50 g
• Частотный диапазон — 1–8 000 Hz
• Резонансная частота в монтажном положении — >30 kHz
• Поперечная чувствительность — ≤5%
• Полярность — положительная для ускорения, направленного от монтажной базы к датчику
• Выходное сопротивление — <100 Ω
• Постоянное смещение (DC bias) — 12 ±2 VDC
• Максимальный выходной сигнал — ≤5 V пик
• Шум — <4 mg (1–20 kHz)
• Ударная нагрузка — 3 000 g
• Чувствительность к деформации основания — 0.2 mg/με
• Переходная температурная чувствительность — 8 mg/°C при 0.3 Hz
• Электромагнитная чувствительность — 1 g/T

Электрические характеристики — канал ускорения

• Тип датчика — IEPE
• Питание постоянным током (константный ток) — 2–10 mA
• Напряжение питания — 18–28 VDC

Температурные характеристики

• Температурный элемент — PT100 или DS18B20
• Диапазон измерения температуры — −55 до +125 °C
• Питание температурного канала — 4–30 VDC
• Погрешность температуры — ±1 °C
• Линеарность температуры — ±0.5 °C

Механические и эксплуатационные характеристики

• Материал чувствительного элемента ускорения — керамика PZT-5
• Конструкция датчика — сдвиговой режим (shear)
• Материал корпуса — нержавеющая сталь
• Вес — примерно 65 г (без кабеля)
• Резьба крепления — M12
• Выход — встроенный пятижильный экранированный кабель
• Рабочая температура (канал ускорения) — −40 до +120 °C

Проводка

• Оранжевый — питание IEPE постоянным током и выход сигнала ускорения
• Зелёный — общий канал ускорения
• Жёлтый — положительное питание температурного канала, 5 VDC
• Коричневый — питание-земля температурного канала
• Синий — выход сигнала температуры
• Экран — соединён с корпусом датчика

Стандартные аксессуары

• Сертификат датчика с данными калибровки
• Один 1 м RVVP пятижильный экранированный кабель с незаконченной клеммой на удалённом конце

Типичные применения

• Совместный мониторинг вибрации и температуры двигателей и подшипников
• Мониторинг состояния насосов, вентиляторов и редукторов
• Прогнозное обслуживание промышленного оборудования
• Многофакторные системы диагностирования отказов

Технические характеристики

• Модель: BBVM-TS100
• Тип датчика (ускорение): IEPE пьезоэлектрический (PZT-5)
• Конструкция: ускоряющий датчик в сдвиговом режиме
• Осевая чувствительность: 100 mV/g ±5% (20 ±5 °C)
• Диапазон ускорения: 50 g
• Частотный диапазон: 1–8 000 Hz
• Резонансная частота (смонтированная): >30 kHz
• Поперечная чувствительность: ≤5%
• Полярность: положительная от монтажной базы к датчику
• Выходное сопротивление: <100 Ω
• DC смещение: 12 ±2 VDC
• Макс. выходной сигнал: ≤5 V пик
• Шум: <4 mg (1–20 kHz)
• Предел ударной нагрузки: 3 000 g
• Чувствительность к деформации основания: 0.2 mg/με
• Переходная температурная чувствительность: 8 mg/°C при 0.3 Hz
• Электромагнитная чувствительность: 1 g/T
• Возбуждение канала ускорения: постоянный ток 2–10 mA
• Напряжение питания канала ускорения: 18–28 VDC
• Варианты температурного элемента: PT100 или DS18B20
• Температурный диапазон: −55 до +125 °C
• Питание температурного канала: 4–30 VDC
• Погрешность температуры: ±1 °C
• Линеарность температуры: ±0.5 °C
• Материал корпуса: нержавеющая сталь
• Резьба крепления: M12
• Вес: ~65 g (без кабеля)
• Выходной кабель: встроенный пятижильный экранированный кабель (1 m RVVP в комплекте)
• Рабочая температура (канал ускорения): −40 до +120 °C
