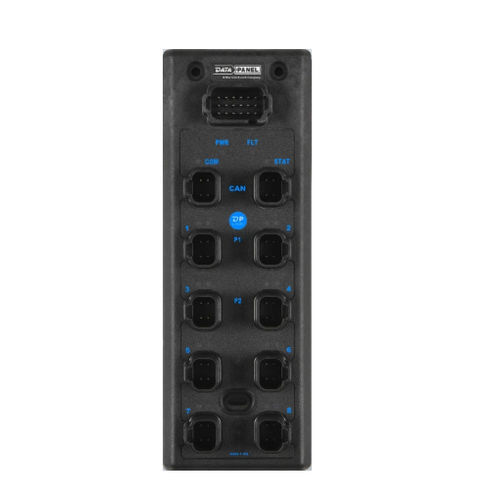

Цифровой выходной модуль DP-34044-1-100

аналоговыйCAN BusCAN FD

Логический программируемый модуль шины J1939 CAN с 8 настраиваемыми входами (2x DI | 4x DI / AI | 2x DI / FRQ) и 8 настраиваемыми выходами (DO / PWM / PWMi). Логическая функция может быть написана с помощью графического программного обеспечения для программирования (в стиле letterbox) или альтернативно в C-коде. Программа может быть передана в модуль через PCAN Gateway, при этом возможен просмотр состояния переменных в реальном времени. Таким образом, модуль может взять на себя выполнение простых задач управления и, например, заменить подверженные ошибкам релейные цепи. Помимо автономной работы, возможна смешанная эксплуатация с управлением более высокого уровня. Размеры - 97 x 265 x 34 мм Вес - 680 г Материал (корпус) - PA, усиленный Разъем питания - DT-18 (A-код.) Разъем ввода-вывода - DT-4 Электрические данные Рабочее напряжение - 8 ... 32 В постоянного тока Рабочий ток на контакт/потенциал (макс.) - 13 A Суммарный ток (макс.) - 26 A Защита питания - Защита от обратной полярности Диагностика блока - пониженное напряжение | повышенное напряжение | перегрев Светодиодные индикаторы - Питание: синий | Шина: зеленый | Статус: зеленый | Питание привода: синий | Сигнал: желтый | Ошибка: красный Входы Диапазон аналоговых значений - 4...20 мА | 0...5 В / 0...10 В / 0...32 В Количество частотных входов FRQ - 2 Диапазон частот - 10...3.000 Гц Диагностика входов - пониженное напряжение | повышенное напряжение | короткое замыкание Выходы Выходной ток DO макс. - 4 A Выходной ток ШИМ макс. - 4 A Выходной ток ШИМ(i) макс. - 4 A Защита выхода - перегрузка | короткое замыкание Диагностика выхода - фактический ток | перегрузка | короткое замыкание Условия окружающей среды Температура окружающей среды - -40 °C...+80 °C Температура хранения - -40 °C...+85 °C Подходит для: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Семейство продуктов: - xtremeDB Номер порта: - 8
