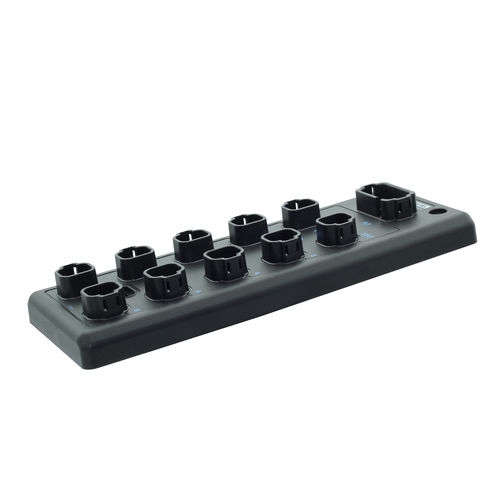

Прочный выходной модуль DP-34044-7-000

CANSAE J19398 S

Модуль вывода PVE был специально разработан для управления клапанами Danfoss® PVG. Он может работать в сетях SAE J1939. Модуль позволяет управлять в общей сложности 8-ю приводами PVE (PVEA, PVEH, PVES) или 6-ю приводами PVEO. Временной суммарный ток составляет 26 А. Механические данные Размеры - 97 x 265 x 34 мм Вес - 680 г Материал (корпус) - PA, усиленный Разъем питания - DT-18 (A-код.) Разъем ввода-вывода - DT-4 Электрические данные Рабочее напряжение - 8 ... 32 В постоянного тока Рабочий ток на контакт/потенциал (макс.) - 13 A Суммарный ток (макс.) - 39 A Защита питания - Защита от обратной полярности Диагностика блока - пониженное напряжение | повышенное напряжение | перегрев Светодиодные индикаторы - Питание: синий | Шина: зеленый | Статус: зеленый | Питание привода: синий | Сигнал: желтый | Ошибка: красный Выходы Режим PVE - PVEA, PVEH, PVES, (PVEO) Защита выхода - перегрузка | короткое замыкание Диагностика выхода - фактический ток | перегрузка | короткое замыкание Условия окружающей среды Температура окружающей среды - -40 °C...+80 °C Температура хранения - -40 °C...+85 °C Стандарты и сертификаты EMC - ISO 13766-1 | ISO 13766-2 | EN 13309 Подходит для: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Семейство продуктов: - xtremeDB Количество портов: - 8 Соединение: - DT-4, DT-18 Скорость передачи данных: - 250, 500 кбит/с Тип выходного сигнала: - PVG [3 A], PVEA, PVEH, PVES, PVEO Вспомогательное напряжение: - 8 ... 32 В постоянного тока Материал корпуса: - полиамид, усиленный Рабочая температура: - -40°C ... +80°C Система крепления: - 2x круглых отверстия 6 мм + 1x щелевое отверстие Стандарты / Одобрения: - ISO 13309, EN ISO 13766-1, EN ISO 13766-2
