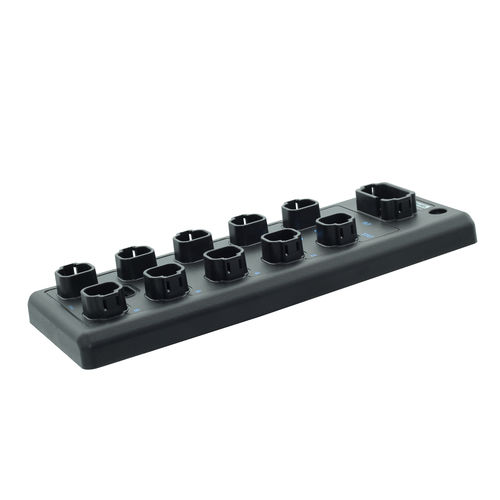

Прочный выходной модуль DP-34044-3-000

цифровойCANSAE J1939

Блок выходов SAE J1939 -3 обеспечивает 16 выходов, которые могут быть индивидуально сконфигурированы как цифровые сигналы "DO" или как 2 DO и 14 PWM(I) (широтно-импульсная модуляция, управляемая током). Два выхода DO могут быть нагружены до 10 А, остальные 14 DO/PWM(I) - по 4 А. Временной суммарный ток модуля -3 составляет 52 А. Механические характеристики Размеры - 97 x 265 x 34 мм Вес - 680 г Материал (корпус) - PA, усиленный Разъем питания - DT-18 (A-код.) Разъем ввода-вывода - DT-4 Электрические данные Рабочее напряжение - 8 ... 32 В постоянного тока Рабочий ток на контакт/потенциал (макс.) - 13 A Суммарный ток (макс.) - 52 A Защита питания - Защита от обратной полярности Диагностика блока - пониженное напряжение | повышенное напряжение | перегрев Светодиодные индикаторы - Питание: синий | Шина: зеленый | Статус: зеленый | Питание привода: синий | Сигнал: желтый | Ошибка: красный Выходы Количество выходов DO / PWM / PWMi - 2 + 14 Выходной ток DO макс. - 2x 10 A | 14x 4 A Количество выходов ШИМ - 14 Выходной ток ШИМ макс. - 4 A Количество выходов ШИМ(i) - 14 Выходной ток ШИМ(i) макс. - 4 A Защита выхода - перегрузка | короткое замыкание Диагностика выхода - фактический ток | перегрузка | короткое замыкание Условия окружающей среды Температура окружающей среды - -40 °C...+80 °C Температура хранения - -40 °C...+85 °C Стандарты и сертификаты EMC - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 Подходит для: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Семейство продуктов: - xtremeDB Количество портов: - 8 Соединение: - DT-4, DT-18 Скорость передачи данных: - 250, 500 кбит/с Тип выходного сигнала: - DO [4 A], DO [10 A], PWM [4 A], PWMi [4 A] Вспомогательное напряжение: - 8 ... 32 В постоянного тока Материал корпуса: - полиамид, усиленный
