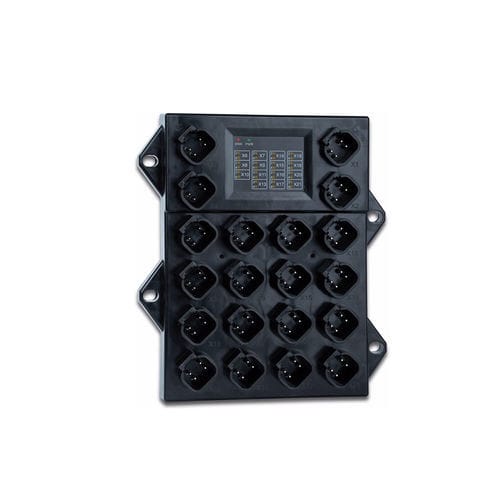

Конфигурируемый модуль входа/выхода DP-81000-1-200

аналоговыйцифровойCANopen

Модуль xtremeBLOCK CANopen сочетает в себе множество различных конфигураций сигналов ввода/вывода. Он предлагает в общей сложности 12 входов, восемь из которых могут быть параметризованы как аналоговые. Оставшиеся четыре цифровых входа могут быть также сконфигурированы как частотные входы или счетчики. В то же время модуль предлагает 14 цифровых выходов, большинство из которых могут быть сконфигурированы как ШИМ или ШИМ(i). Максимальный выходной ток 7 А достаточен для управления даже исполнительными механизмами большой мощности. Механические данные Материал (корпус) - PA, усиленный Размеры В x Ш x Г - 180,5 x 159,5 x 32 мм / 7,11 x 6,28 x 1,26 дюйма Вес - 800 г / 1,76 фунта Разъем питания - DT-4 Разъем IO - DT-4 Электрические данные Рабочее напряжение - 8 ... 32 В постоянного тока Защита питания - - - Светодиодные индикаторы - Сигнальный: желтый Входы Количество частотных входов FRQ - 4 Диапазон частот - макс. 10 кГц Выходы Общее количество выходов - 14 Количество цифровых выходов DO - 4 Выходной ток DO макс. - 3 A Количество выходов ШИМ - 6 Выходной ток ШИМ макс. - 7 A Количество выходов PWMi - 4 Выходной ток ШИМ макс. - 3 A Условия окружающей среды Температура окружающей среды - -40 °C...+85 °C Температура хранения - -40 °C...+85 °C Подходит для: - CCpilot V1200, CCpilot V700, CCpilot V1000 Семейство продуктов: - xtremeBLOCK Входы: - 12 Количество портов: - 15 Соединение: - DT-4, DT-18 Скорость передачи данных: - 125, 250, 500, 1000 кбит/с Тип входного сигнала: - DI/AI, DI/FRQ/CNT Тип выходного сигнала: - DO / PWM [7 A], DO [3 A], PWMi [3 A] Вспомогательное напряжение: - 8 ... 32 В постоянного тока Материал корпуса: - полиамид, усиленный Рабочая температура: - -40°C ... +85°C Система крепления: - 4x Langloch, Ø7,3 мм Стандарты / Одобрения: - ECE R10 (E1, CE), ISO 14982
