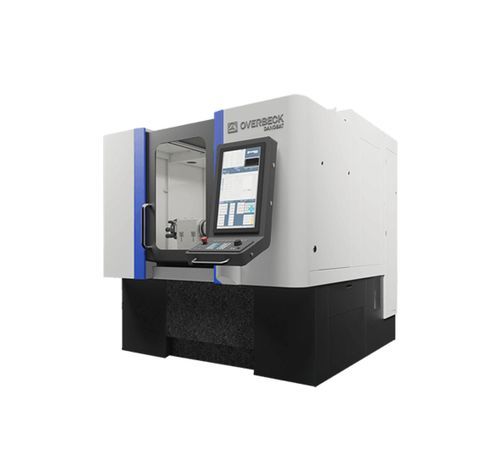

Станок для шлифования с внешним цилиндром IRD series

с внутренним цилиндромдля внутренней резьбыдля наружной резьбы

Обзор
Серия IRD объединяет внутреннее, наружное и радиусное шлифование в одной концепции станка и единой программной среде. Разработана для гибкого производства и интеграции автоматизации; серия включает три модели (IRD-300, IRD-500, IRD-700) и множество вариантов конфигурации для различных деталей и партий.

Гибкость процесса

• Несколько шлифовальных процессов в одной наладке: внутреннее (ID), наружное (OD), торцевое, коническое, радиусное, резьбовое, не круговое и шлифование по шаблону (jig).
• Радиусное шлифование интегрировано с не круговым в одной системе.
• До 5 шпинделей шлифования и измерительная зонд в процессе в зависимости от модели/конфигурации.

Программное обеспечение: DoGrind+

• Единая среда для простых и сложных циклов шлифования.
• Прямое программирование на управляющем устройстве станка для многих циклов без необходимости внешнего ПО.
• Мастера для резьбового, не кругового, jig и конического шлифования, помогающие в выборе, подтверждении и выполнении операций.
• Быстрая клиентская адаптация с короткими сроками внедрения.

Автоматизация

• Спроектировано для простой интеграции: компактные модели имеют пространство для интеграции робота.
• Гибкие семейства автоматизации: робот внутри станка (S FLEXMOTION), робот в ячейке (M FLEXMOTION), внешний робот или портал (L FLEXMOTION, M MOTION, L MOTION, HYBRID).
• Решения, адаптированные под детали, разнообразие партий и планировку производства (роботы, порталы, гибридные системы).

Точность Overbeck и ключевые технологии

• Естественная гранитная станина для тепловой стабильности и демпфирования вибраций.
• Линейные двигатели для быстрых, точных, безлюфтовых перемещений осей с низким обслуживанием.
• Собственные рабочие головки с прямым приводом для жесткости, модульности и стабильной работы на длительных циклах.
• Высокоточные шлифовальные шпиндели с интегрированными моторами, оптимизированными подшипниками и смазкой для тепловой стабильности и стабильного качества поверхности.

Ключевые характеристики

• Компактная площадь (IRD-300 примерно на 40% меньше многих аналогов) при сохранении высокой гибкости.
• Семейство из трех моделей для широкого диапазона деталей: IRD-300, IRD-500, IRD-700.
• Энергоэффективное ПО с компенсацией мощности для снижения потребления (до ~30% потенциальной экономии в зависимости от процесса).

Кастомизация
Доступные опции и конфигурации под заказ (примеры):

• Шпиндельная турель: турель с прямым приводом и диапазоном поворота ~300°; ёмкость для до 5 шпинделей плюс одна измерительная зонд.
• Системы зажима: трехкулачный патрон, магнитный патрон, подошвенная система, кастомные патроны, центр, задняя бабка.
• Системы дрессировки: фиксированный дрессер, дрессерный шпиндель, радиусный дрессер, дрессировочный револьвер, дрессер на рабочей голове, роликовый дрессер.
• Системы измерения: тактовая зонд, измерение в процессе, постпроцессное измерение, устройство измерения инструмента.

Технические данные (сводная таблица)
Столбцы: IRD-300 | IRD-500 | IRD-700
Макс. диаметр внутреннего шлифования (мм): 200 | 300 | 500
Макс. длина внутреннего шлифования (мм): 100 | 200 | 400
Макс. длина внешнего шлифования (мм): 100 | 150 | 400
Макс. диаметр детали (мм): 215 | 360/410 | 700
Макс. длина детали включая зажим (мм): 250 | 400 | 700
Макс. масса детали включая зажим (кг / Nm): 80/100 | 80/100 - 180/300 | 500/500
Угол поворота оси B0 (º): +91º / -15º | +91º / -15º | +91º / -15º
Ход осей X и Z (мм): 400/300 | 450/485 | 700/700
Габариты станка H x W x D (см): 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

Технические характеристики

• Коммерческое наименование: серия IRD (IRD-300, IRD-500, IRD-700).
• Макс. диаметр внутреннего шлифования: 200 мм (IRD-300), 300 мм (IRD-500), 500 мм (IRD-700).
• Макс. длины внутреннего шлифования: 100 / 200 / 400 мм (модели 300/500/700 соответственно).
• Макс. длины внешнего шлифования: 100 / 150 / 400 мм.
• Макс. диаметр детали: 215 мм / 360 или 410 мм / 700 мм.
• Макс. длина детали с зажимом: 250 / 400 / 700 мм.
• Макс. масса детали с зажимом: примерно 80–500 кг в зависимости от модели и конфигурации.
• Ходы осей X / Z до 700 / 700 мм в старшей модели.
• Диапазон поворота B0: +91º / -15º.
• Габариты (HxWxD): IRD-300 прибл. 215 x 210 x 220 см; IRD-500 прибл. 215 x 275 x 225 см; IRD-700 прибл. 235 x 400 x 280 см.
• Опция до 5 шпинделей шлифования плюс измерительная зонд; поддерживаются множественные варианты дрессировки и зажима.
• Гранитная станина, линейные двигатели, рабочие головы с прямым приводом и термически стабильная конструкция шпинделей для высокой повторяемости и качества поверхности.
