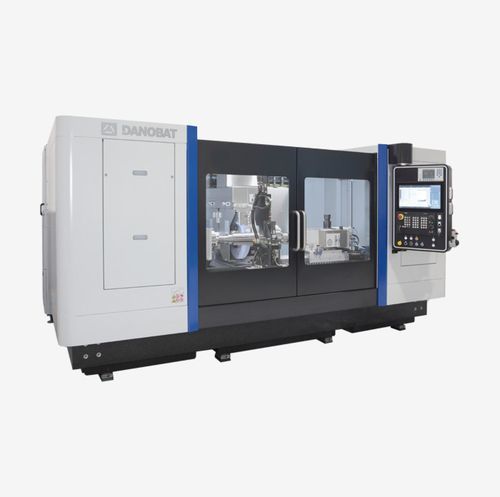

Станок для шлифования с внешним цилиндром CGX

для крупногабаритных деталейдля деталейвертикальный

Обзор
CGX — компактный цилиндрический шлифовальный станок, сочетающий небольшую занимаемую площадь и способность обрабатывать крупные детали. Занимает до 30% меньше площади по сравнению с решениями на подвижной плите и обрабатывает детали длиной до 1 800 мм, диаметром Ø540 мм и весом до 500 кг.

Ключевые особенности

• Конфигурация с тремя шлифовальными кругами (2x внешних, 1x внутренних) для наружного, внутреннего, резьбового и сложного неокруглого шлифования
• Компактный габарит при большой ёмкости по деталям
• Опциональный встроенный измеритель MDM для измерений до, во время и после процесса

Основные характеристики

• Макс. длина детали: 1 800 мм
• Макс. диаметр детали: Ø540 мм
• Макс. вес между центрами: 500 кг

Измерительные возможности (опция)
CGX может быть оснащена разработанным в компании MDM‑измерителем, позволяющим выполнять измерения до, в процессе и после шлифования без остановки производства. Диапазон измерений: 5–125 мм; подходит для прерывистых или переменных поверхностей. Типичные показатели: погрешность ±1,5 μm; воспроизводимость 1 μm.

Технологии

• Станина из природного гранита: высокая демпфирующая способность, отличная тепловая стабильность и интегрированные каналы для охлаждения
• Поворотная ось B: прямой привод торковым двигателем, отсутствие люфтов, высокоразрешающий энкодер для высокой повторяемости углового положения (например, ±1 μm при R = 650 мм)
• Линейные моторы: меньше изнашиваемых компонентов, более высокая ускоряемость осей и лучшая повторяемость
• Шпиндельные головки: смонтированы на сверхточных подшипниках (опция — гидростатика) с пожизненной смазкой; привод — интегрированные электрошпиндели

Программное обеспечение

• Платформа DoGrind+ с встроенными экспертными функциями
• GrindIQ — интеллектуальная настройка процесса: рассчитывает оптимальные параметры шлифования по данным детали
• GrindTune — адаптивная оптимизация в процессе: непрерывно корректирует параметры для улучшения качества поверхности, точности размеров и времени цикла

Технические данные (метрические)
Макс. расстояние между центрами — 1 800 мм
Макс. диаметр, подлежащий шлифованию — 540 мм
Макс. вес между центрами — 500 кг
Макс. диаметр шлифовального круга — Ø508 x 80 мм
Макс. окружная скорость круга — 80 м/с
Мощность внешнего шлифовального шпинделя — 15 кВт

Технические данные (имперские)
Макс. расстояние между центрами — 70.9 in
Макс. диаметр, подлежащий шлифованию — 21.2 in
Макс. вес между центрами — 1,102 lb
Макс. диаметр шлифовального круга — Ø20 x 3.14 in
Макс. окружная скорость круга — 15,750 sfpm
Мощность внешнего шлифовального шпинделя — 20.1 hp

Применение и ёмкость
CGX предназначена для шлифования крупных и тяжёлых деталей при ограниченном занимаемом пространстве. Поддерживает наружное/внутреннее шлифование, резьбовое и сложное профильное шлифование и может быть интегрирована с измерениями в процессе для массового или высокоточного производства.

Технические спецификации

• Модель: CGX
• Макс. расстояние между центрами: 1 800 мм (70.9 in)
• Макс. диаметр для шлифования: 540 мм (21.2 in)
• Макс. вес между центрами: 500 кг (1,102 lb)
• Макс. диаметр круга: Ø508 x 80 мм (Ø20 x 3.14 in)
• Окружная скорость круга: 80 м/с (15,750 sfpm)
• Внешний шлифовальный шпиндель: 15 кВт (20.1 hp)
• Конфигурация рабочего узла: 2x OD колеса + 1x ID колесо
• Материал станины: природный гранит с интегрированным охлаждением
• Ось B: поворотная, высокая разрешающая способность, торковый мотор, без люфтов
• Приводы осей: линейные моторы для высокой динамики и повторяемости
• Опциональная измерительная система: интегрированная MDM (5–125 мм), точность ±1,5 μm, воспроизводимость 1 μm
• ПО: DoGrind+ с GrindIQ и GrindTune
