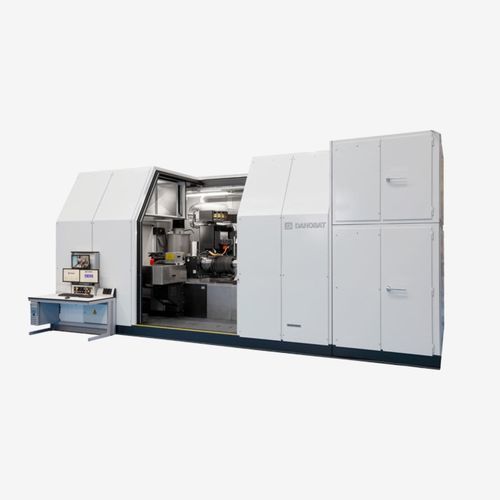

Станок для шлифования для мехобработки лопаток турбины mBTG-DANTIP

для роторагоризонтальныйЧПУ

Обзор продукта
Эти станки шлифуют, удаляют задиры и измеряют концы лопаток собранных роторных узлов авиационных двигателей и APU при вращении со скоростями до 7000 об/мин. Платформа mBTG-DANTIP поддерживает различные размеры и конфигурации роторов и может поставляться как автономная ячейка или интегрироваться с вертикальными шлифовальными станками для match machining роторов и корпусов компрессоров.

Основные преимущества

• Более 35 лет сотрудничества с OEM-производителями двигателей и крупными MRO‑площадками
• Оптимизированная механическая конструкция с высокой жёсткостью, хорошими динамическими характеристиками и тепловой стабильностью
• Шпиндель со средним сроком службы более 10 лет
• Возможна поставка в составе ячейки с вертикальными шлифовальными станками для match machining
• Глобальная команда специалистов по шлифовке концов лопаток

Технология

• Климатизированный кожух для тепловой стабильности и точности процесса
• Прочные опоры и двойные радиально‑упорные/угловые подшипники на шпинделе для высокой жёсткости
• Система измерения в процессе dBTM: собственная лазерная система, одобренная OEM
• Высокоскоростной лазер для измерений в реальном времени и автоматического управления процессом
• Диалоговое программирование DANTIP с готовыми циклами для уменьшения влияния оператора

Технические данные (метрические / по модели)

• Модели: mBTG-400 | mBTG-800 | DANTIP-R3
• Диаметр шлифования (мм): 410 | 800 | 1370
• Длина шлифования (мм): 600 | 860 | 1500
• Макс. длина детали (мм): 750 | 1400 | 2000
• Скорость детали (об/мин): 10–7000 (mBTG-400) | 10–4500 (mBTG-800; 7000* специальная конфигурация) | 10–3000 (DANTIP-R3; 4500* специальная конфигурация)
• Диапазон поворота шпиндельной головы (°): -10 до +200 (все модели)

Типичные области применения

• Роторы авиационных двигателей (пассажирские самолёты и вертолёты)
• Роторы газотурбинных двигателей

Сервис и поддержка

• Ежегодное профилактическое обслуживание, калибровка и индивидуальные планы обслуживания
• Варианты модернизации: обновления управления и dBTM, мероприятия по устранению устаревания
• Ре‑туллинг: проектирование и изготовление комплекта оснастки для роторов

Характеристики / технические спецификации

• Модель: mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Диаметры шлифования (мм): 410 / 800 / 1370
• Длины шлифования (мм): 600 / 860 / 1500
• Макс. длина детали (мм): до 2000 (зависит от модели)
• Скорость шпинделя/детали: до 7000 об/мин (зависит от модели/конфигурации)
• Поворот головки шлифовального круга: -10° до +200°
• Измерение в процессе: dBTM высокоскоростной лазер (одобрен OEM)
• Управление: полная автоматизация с диалоговым программированием DANTIP и готовыми циклами
• Контроль окружающей среды: климатизированный кожух для тепловой стабильности
• Механическая конструкция: прочные опоры и двойные угловые подшипники для высокой жёсткости
