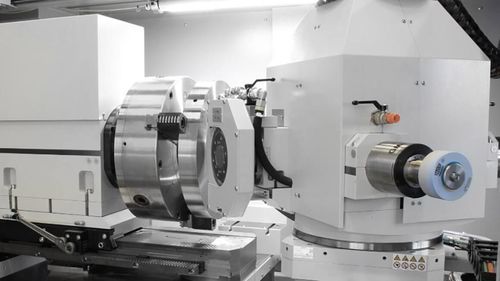

Шлифовальный центр с внешним цилиндром

с внутренним цилиндромдля внутреннего диаметрадля дерева

Обзор
Полностью индивидуальные решения шлифования для ваших деталей. Опираясь на десятилетия опыта в прикладной инженерии и производстве, Overbeck (часть Danobat Group) превращает ноу‑хау в полностью оптимизированные, специально разработанные шлифовальные решения. Полностью спроектированные машины адаптируют оборудование и программное обеспечение под конкретную деталь и процесс, обеспечивая повышенную точность, стабильность и производительность.

Индивидуальная инженерия

• Архитектура станка, разработанная под требования и геометрию детали.
• Тесное сотрудничество с производителями для определения потребностей процесса, оборудования и ПО.
• Интеграция индивидуальных механических схем (например, ось U), нескольких установок для правки кругов и инструмента для обработки сложных геометрий.

Примеры из практики
Семейство ILD (например, ILD-700) разработано для крупных подшипников и сложных авиакосмических компонентов, обеспечивая высокую точность и стабильность при шлифовании внутренних и наружных поверхностей, дорожек, конусов, уступов и ребер. Пример IED-1200 демонстрирует полную внутреннюю и внешнюю шлифовку в одной наладке: независимые крестовые салазки для ID и OD, высокая жёсткость и интегрированные системы измерения в процессе обеспечивают результаты ниже 2 µm по круглости, концентричности и цилиндричности.

Программное обеспечение
ПО разрабатывается в соответствии с каждой индивидуальной машиной. Программные модули для клиентов (многоугольники, эксцентрики, квадраты, пуансоны и т.д.) хранятся в графическом каталоге. После выбора типа процесса введение нескольких параметров детали автоматически генерирует профиль шлифования, обеспечивая быструю и точную наладку и повторяемость.

Области применения и преимущества

• Специальные применения, где стандартные шлифовальные станки недостаточны (авиация, подшипники, шпиндели, сложные компоненты).
• Полные циклы шлифования в одной наладке для обеспечения идеальных опорных соотношений между внутренними и наружными характеристиками.
• Улучшенная тепловая стабильность, жёсткость и точность для компонентов высокой ценности и массового производства.

Характеристики / технические спецификации

• Тип машины: специально разработанные индивидуальные станки для внутреннего/наружного шлифования (Overbeck).
• Возможности процесса: внутреннее шлифование (ID), наружное (OD), дорожки качения, конические поверхности, уступы, ребра и сложные переходы в одной наладке.
• Механические особенности: независимые крестовые салазки для ID и OD; опция оси U для крупных диаметров/длин; конструкция с высокой жёсткостью для точности.
• Системы правки: фиксированные, вращающиеся, радиусные или роликовые правки; несколько установок правки; возможна турретная компоновка.
• Измерение и управление: опциональные системы измерения в процессе и индивидуальное ПО, генерирующее профили по параметрам детали.
• Типичная точность: достижение менее 2 µm по круглости/концентричности/цилиндричности при конфигурации с соответствующими системами измерения (например, IED-1200).
• Вместимость детали (пример): сочетания шпиндель/заготовка до ~1300 мм длины и ~500 кг (зависит от применения).
• Примеры моделей: серии ILD (например, ILD-700) и IED (например, IED-1200) как индивидуальные решения.
