Аналоговая плата E/S DomESP series

цифроваябеспроводнаяс 4 выходами

Обзор

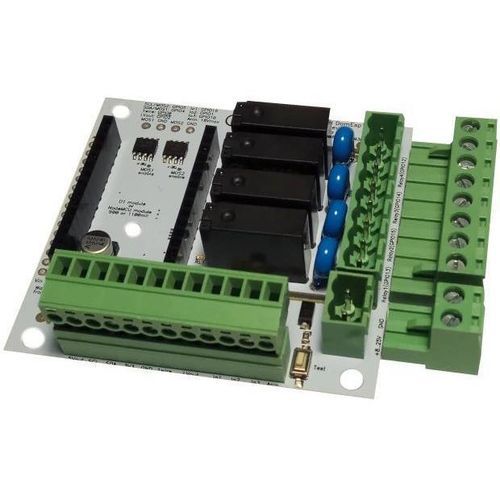

ESP8266 — компактный MCU с интегрированным WiFi, используемый для расширения входов/выходов в системах домашней или промышленной автоматизации. Плата Creasol DomESP1 разработана для модулей ESP8266 NodeMCU V3 (шаг контактов 900 mil) и включает схемы для цифровых входов, одного аналогового входа, 4 релейных выходов, шины I2C, шины 1‑Wire и 2 MOSFET‑выходов. DomESP2 имеет ту же электронику, но с подключаемыми клеммниками для упрощения проводки.

Варианты

• DomESP1 — плата без модуля: заказчик устанавливает ESP8266 NodeMCU (900 mil).
• DomESP1 с предустановленным модулем ESP8266 (обычно ESPEasy), готовый к использованию.
• DomESP2: те же функции, что и у DomESP1, но с отсоединяемыми клеммами для удобства монтажа.

Ключевые характеристики

• 4 релейных выхода (250 Vac, максимум 10 A каждый); потребление катушки ≈450 mW на реле.
• 1 аналоговый вход, максимум 18 V, линейная функция преобразования: %value%*0.01828 (для преобразования показаний).
• 1‑Wire шина (совместима с DS18B20), также может использоваться как обычный GPIO.
• I2C шина (SDA и SCL на клеммах), может использоваться как GPIO; пины I2C разделяются с MOSFET‑выходами (см. примечания).
• 2 MOSFET‑выхода с открытым стоком, 12 A, 30 V max — подходят для DC‑нагрузок и LED‑лент с PWM‑диммированием; MOSFET используют те же GPIO, что и SDA/SCL.
• Импульсный источник питания для снижения потребления; входное напряжение 5–25 Vdc (рекомендуется 8–25 Vdc для гальванической развязки).
• 5 V и 3.3 V выходы доступны на клеммах.
• Светодиодные индикаторы для I2C и реле, включаемые кнопкой Test для проверки проводки и прошивки.
• Типичный ток в режиме ожидания (WiFi включён, реле/MOSFET выключены): ~80 mA @5V, ~40 mA @12V, ~20 mA @24V.

Важные замечания и ограничения

• MOSFET‑выходы используют те же GPIO, что и I2C: невозможно одновременно использовать I2C‑шину и MOSFET‑выходы.
• Чтобы включить MOSFET‑выход, необходимо замкнуть дорожку‑перемычку на плате пайкой (MOS1 использует SDA, MOS2 использует SCL), что уменьшает доступность I2C.
• При переключении индуктивных нагрузок рекомендуется использовать внешнюю Шоттки‑диод свободного хода и, если источник питания удалён от платы, установить рядом с платой конденсатор 220 µF / с подходящим напряжением для подавления всплесков.
• Если требуется много реле, рассмотрите использование другого модуля реле Creasol с оптимизированным потреблением в режиме ожидания, так как реле DomESP потребляют значительную мощность катушки.

Прошивка и настраиваемость
Модуль ESP8266 можно прошивать ESPEasy, ESPHome, Tasmota или другими прошивками, совместимыми с NodeMCU. Предустановленные устройства обычно поставляются с ESPEasy, готовым к подключению к WiFi и контроллеру автоматизации. Поддерживаемые функции зависят от прошивки (режим точки доступа, настройка WiFi, управление по HTTP, PWM через HTTP и т.д.).

Установка и сценарии применения

• Плата питается низким напряжением (рекомендуется 8–25 Vdc) для обеспечения гальванической развязки от сети.
• Типичные приложения: управление насосами, мониторинг температуры с датчиками DS18B20, диммирование LED‑лент через MOSFET PWM, управление бассейном, многозональное управление отоплением, интеграции мониторинга энергии/мощности.
• Пример: установка коэффициента заполнения PWM MOSFET через HTTP‑вызов прошивки для диммирования LED‑лент.

Индикаторы и диагностика
Встроенные светодиоды для I2C и реле помогают проверять состояние и диагностировать ошибки проводки или настройки прошивки; индикаторы включаются кнопкой Test.

Варианты покупки / сборки
DomESP1 доступен как плата без модуля (пользователь поставляет NodeMCU) или с предустановленным NodeMCU. DomESP2 обеспечивает ту же электронику, но с отсоединяемыми клеммами для упрощённой проводки.

Технические характеристики

• Модель: DomESP1 (DomESP2 = та же плата с подключаемыми клеммами)
• Совместимый MCU: ESP8266 NodeMCU V3 (900 mil header); возможна адаптация для 1100 mil или Wemos D1 Mini путём пайки.
• Релейные выходы: 4 × реле, 250 Vac, 10 A макс. каждое; катушка ≈450 mW на реле.
• MOSFET‑выходы: 2 × N‑channel open‑drain MOSFET, 12 A, 30 V max (подходят для 12/24 V LED‑лент); MOSFET используют GPIO SDA/SCL.
• Аналоговый вход: 1 × аналоговый вход, 18 V макс. (коэффициент преобразования доступен).
• 1‑Wire: шина совместима с DS18B20 (поддерживается несколько датчиков параллельно).
• I2C: SDA и SCL на клеммах (при включённых MOSFET — разделяются).
• Питание: импульсный регулятор, вход 5–25 Vdc (рекомендуется 8–25 Vdc для гальванической развязки).
• Выходы питания: 5 Vdc и 3.3 Vdc на клеммах.
• Потребление в режиме ожидания (WiFi включён, реле/MOSFET выключены): тип. 80 mA @5V, 40 mA @12V, 20 mA @24V.
• LED: индикаторы состояния для I2C и реле (включаются кнопкой Test).
• Защита / рекомендации: использовать Шоттки‑диод свободного хода для индуктивных нагрузок; при удалённом питании поставить 220 µF / подходящий по напряжению конденсатор рядом с платой; включение MOSx через пайку джампера.
• Поддержка прошивок: ESPEasy (опция предустановки), ESPHome, Tasmota или другие совместимые с NodeMCU прошивки.
