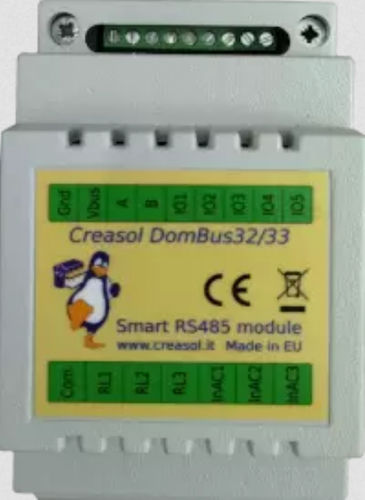

Аналоговый модуль входа/выхода DomBus32

цифровойпоследовательныйRS-485

Обзор
DomBus32 — DIN-рейковый модуль (ширина 54 мм) с 3 релейными выходами, 3 AC-входами и 5 программируемыми низковольтными I/O. Доступен в двух вариантах прошивки/протокола: проприетарный протокол DomBus (multi-master с командами DCMD и поддержкой плагина Domoticz) и Modbus RTU (стандартный мастер/слейв протокол). Обмен данными по промышленной RS485 последовательной шине; питание 8–25 Vdc. Оптимизирован для крайне низкого потребления (типично <10 mW, до 150 mW при всех реле включены).

Ключевые возможности

• 3 релейных выхода (SPST) с варисторной защитой от перенапряжения, номинал до 250 Vac / 5 A (или 30 Vdc / 5 A).
• 3 оптосвязанных AC-входа (100–250 Vac) для контроля наличия сетевого напряжения на нагрузках.
• 5 универсальных низковольтных I/O, настраиваемых как цифровые входы, счётчики, twinbutton, выходы (цифровые, диммер, зуммер/мигание), аналоговые входы, SENSOR_ALARM, IN_COUNTER и т.д.
• Общий клеммник для совместного использования нейтрали/фазы или общего напряжения между реле и AC-входами для упрощения проводки.
• Шина RS485 для многомодульных сетей: 2 провода для данных и 2 провода для питания 12/24V (рекомендуется экранированный 4-жильный кабель).
• Функция DCMD (только прошивка DomBus): команды модуль–к–модулю, позволяющие автоматизациям работать даже при отсутствии связи с контроллером (события PULSE, VALUE, ON, OFF и др.).
• Широкие возможности конфигурации портов (инверсия логики, pull-up/pull-down, таймауты, диммер, аналоговый 0–10V режим выхода, делитель счетчика, пороги тревоги датчика, дистанционные датчики и т.д.).

Примечания по прошивкам/протоколам

• Протокол DomBus: multi-master, низкая задержка, поддерживает DCMD для команд между модулями и расширенные функции (рекомендуется при использовании Domoticz).
• Протокол Modbus RTU: стандартный мастер/слейв протокол, совместимый со многими контроллерами (Home Assistant, OpenHAB, Node-RED, ioBroker). Modbus поддерживает тайминги реле (время ON от 31.5 ms до нескольких дней) и конфигурацию через регистры.

Применения

• Управление/мониторинг до 3 световых или других нагрузок.
• Мониторинг питания приборов (например, обнаружение наличия питания у теплового насоса).
• Управление клапанами зон отопления и другими исполнительными механизмами.
• Подключение кнопок, двойных кнопок, S0 счётчиков, PIR-датчиков, магнитных контактов, балансных охранных датчиков и др.
• Интеграция существующих пошаговых (импульсных) реле освещения и представление их состояния в домотических контроллерах.

Предупреждения

• Не смешивайте на одном клеммнике высоковольтные (230 V) и низковольтные (5/12/24 V) нагрузки.
• Используйте экранированный 4-жильный кабель для шины и питания (рекомендуется: кабель охранной сигнализации 2x0.5 mm² для 12 V питания и 2x0.22 mm² для данных).
• Защитите питание 12/24 V предохранителем. Общая клемма должна быть подключена последовательно (Neutral или Line) в соответствии с практикой проводки.
• Включайте терминатор (Rbus джампер) только на двух физических концах каждой RS485 шины для уменьшения отражений.

Сводная таблица портов
Header: Port# | Name | Capabilities | Default configuration | Description
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | SPST релейный выход, 250 Vac 5 A (или 30 Vdc 5 A). Реле защищено варистором. Общая клемма разделяется с AC-входами и реле.
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Как RL1.
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Как RL1.
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac оптосвязанный вход для обнаружения напряжения. Делит общую клемму.
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac оптосвязанный вход.
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac оптосвязанный вход.
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Аналоговый/цифровой вход или настраиваемый выход; поддерживает счётчики, режим twinbutton (PU1 джампер), опцию 10 mA выхода (RO1 джампер), pull-up для NTC, балансные охранные датчики (5 состояний: Closed/Open/Masked/Tamper/Shorted).
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Как IO1 с PU2 / RO2 джамперами.
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Как IO1 с PU3 / RO3 джамперами.
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Как IO1 с PU4 / RO4 джамперами.
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Как IO1 с PU5 / RO5 джамперами.

Параметры портов и поведение (вкратце)

• Адрес модуля по умолчанию: 0xff32 (при установке нескольких модулей на одном шине адресы должны быть уникальны).
• Скорость и паритет последовательного порта настраиваются через регистры/параметры (например, по умолчанию 115200 bps для DomBus).
• Режимы выходов включают OUT_DIGITAL, OUT_RELAY_LP (реле для низкого потребления), OUT_DIMMER (0–100% с шагом 5% @500 Hz), OUT_ANALOG (0–10 V), OUT_BUZZER/OUT_FLASH (настраиваемые шаблоны звуков/мигания), OUT_BLIND (управление мотором с TIMEOPEN/TIMECLOSE) и др.
• IN_COUNTER поддерживает подсчёт импульсов для счётчиков энергии/газа/воды; опция DIVIDER задаёт импульсы на единицу; поддерживает TYPENAME=kWh для создания энергии/мощности устройств; OPPOSITE для импорта/экспорта.
• IN_AC порты можно использовать как детекторы нулевого перехода (zero-cross) для минимизации пусковых токов при коммутации реле.
• Режим SENSOR_ALARM поддерживает балансные двух- или трехполярные охранные датчики: параметры PAR1..PAR4 позволяют отображать состояния Short/Tamper/Masked/Open/Closed.

DCMD (только прошивка DomBus)
DCMD включает в себя событие-ориентированные команды, отправляемые локально или другим DomBus модулям без участия домотического контроллера. Синтаксис: DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value. Поддерживаемые события: OFF, ON, PULSE, PULSE1, PULSE2, PULSE4, VALUE (с порогами). Поддерживаемые команды: ON, OFF, TOGGLE, DIMMER и т.д. Примеры: переключение выхода другого модуля по короткому нажатию, активация сцены/группы по долгому нажатию, управление нагревателем/клапаном по порогам температуры, звуковая обратная связь от сенсоров касания. (Подробная конфигурация доступна по каждому порту: DCMD можно задать для каждого события.).

Рекомендации по установке и шине (кратко)

• По возможности используйте линейную топологию шины; RS485 требует двух терминаторов (100–150 Ом) на концах шины для уменьшения отражений. Модули имеют PCB джампер для включения терминации.
• Подключайте экран кабеля к GND только с одной стороны. Все устройства на шине должны иметь общую GND ссылку.
• При подключении: сначала GND, затем Vbus (12/24 V), затем RS485 A и B. При отключении — в обратном порядке (сначала Vbus, в конце GND).
• Рекомендуется питать каждую шину примерно 13,8 V с резервной батареей для устойчивости к отключениям; защищайте питание шины предохранителем.

Включенные таблицы и справочники конфигурации
Страница продукта содержит расширенные таблицы и примеры для адресов регистров Modbus, ключевых слов параметров DomBus (HWADDR, PULLUP, PULLDOWN, INVERTED, режимы OUT, значения TIME, TYPENAME, DIVIDER, ADDR для счетчиков EVSE, связанные с EV параметры если применимо) и практические примеры интеграции Domoticz/Home Assistant/Node-RED. Обратитесь к таблице конфигурации по портам для отображения регистров Modbus на функции и рекомендуемых форматов поля Description в Domoticz.

характеристики / технические спецификации

• Форм-фактор: DIN-рейковый модуль, ширина 54 мм (габариты: 53 x 89 x 65 мм).
• Релейные выходы: 3 × SPST реле, 250 Vac / 5 A макс (30 Vdc / 5 A), варисторная защита.
• AC-входы: 3 × оптосвязанных IN_AC входа, 100–250 Vac, с общей клеммой.
• I/O: 5 × программируемых низковольтных I/O (IN/OUT, счётчик, twinbutton, диммер, зуммер, SENSOR_ALARM, IN_ANALOG).
• Питание: 8–25 Vdc рекомендуется (например 12 V или 13.6 V номинал). Типичеcкое потребление <10 mW (0.75 mA @13.6 V); до 150 mW (10 mA @13.6 V) при всех реле ON.
• Шина: RS485 промышленный последовательный bus; стандартный 4-жильный экранированный кабель (2 для питания, 2 для данных); скорость по умолчанию 115200 bps (настраиваемая).
• Протоколы: DomBus (проприетарный multi-master с DCMD) или Modbus RTU (master/slave).
• Особые функции: DCMD межмодульные команды (DomBus прошивка), zero-cross обнаружение для AC входов (при наличии) для ограничения пусковых токов, поддержка балансных охранных сенсоров (5 состояний), настраиваемые моностабильные времена от 31.25 ms до дней, опция аналогового выхода 0–10 V.
• Типичные сценарии использования: управление освещением (включая шаговые реле), клапаны зон отопления, мониторинг питания приборов, интеграция датчиков и счётчиков (энергия/газ/вода).
