Аналоговый входной модуль DomBus21

цифровойModbusRS-485

Обзор

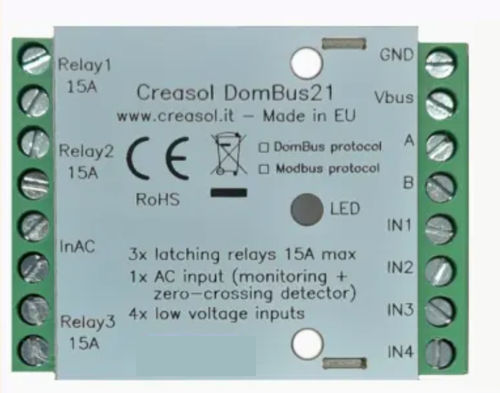

Creasol DomBus21 — низкопотребляющий модуль с фиксирующимися реле для управления и мониторинга нагрузок. Имеет три SPST фиксирующихся реле, один оптоизолированный AC‑вход для обнаружения присутствия напряжения/нулевого перехода и четыре настраиваемых низковольтных входа (аналоговые или цифровые). Компактный модуль подходит для монтажных коробок и подключается по промышленной шине RS485.

Ключевые функции

• 3 фиксирующихся реле SPST по 15 A каждое — включение/выключение нагрузок или генераторов (до 3 кВт на реле, 250 Vac).
• 1 оптоизолированный AC‑вход (100–250 V) для обнаружения присутствия напряжения и нулевого перехода.
• 4 настраиваемых низковольтных входа: аналог (NTC 10k), цифровой (кнопка, twinbutton), балансный датчик тревоги или счётчик/пульсный счётчик.
• Низкое энергопотребление (~15 mW) благодаря реле с фиксацией, катушка активна только при переходах состояний.
• Выбор прошивки: DomBus (мульти‑мастер, события DCMD) или Modbus RTU (master/slave).
• Промышленная шина RS485 (115200 bps) для длинных линий; компактные габариты 59 × 42 × 21 мм.

Типичные применения / примеры

• Управление тепловыми насосами или котлами для устранения потребления в режиме ожидания.
• Отключение питания ворот/гаражей для предотвращения краж при сработавшей сигнализации.
• Отключение небольших фотогальванических инверторов ночью или во время грозы.
• Управление уличным освещением и длительно включёнными нагрузками при практически нулевом потреблении в режиме ожидания.

Особенности

• 3× 15 A SPST фиксирующихся реле: катушка включается только при смене состояния (нет постоянного тока через катушку).
• 1× оптоизолированный AC‑вход (100–250 V) для нулевого перехода и обнаружения присутствия.
• 4× настраиваемых низковольтных входа: IN1..IN4 поддерживают аналог, цифровой режим, twinbutton, счётчик, SENSOR_ALARM, NTC.
• ≈15 mW потребления даже при реле в состоянии ON.
• Прошивки: DomBus (совместим с Domoticz и через DomBusGateway с MQTT для Home Assistant, Node‑RED, OpenHAB, ioBroker) или Modbus RTU.
• Шина RS485: промышленного уровня, 115200 bps, рекомендуемо до ~500 м с кабелем для охранной сигнализации.
• Компактный: 59 × 42 × 21 мм, подходит для стандартных монтажных и распределительных коробок.

Возможности портов DomBus21 (прошивка DomBus)
Адрес по умолчанию: 0xff21
Port 1 - RL1: OUT_DIGITAL. SPST 15 A фиксирующееся реле; катушка активна только при переходах. Рекомендовано подключать INAC к сети для обработки нулевого перехода.
Port 2 - RL2: OUT_DIGITAL. Аналогично RL1.
Port 3 - RL3: OUT_DIGITAL. Аналогично RL1.
Port 4 - INAC: IN_AC, IN_COUNTER. Оптоизолированный AC‑вход (100–250 V) для обнаружения присутствия и нулевого перехода; может быть подключён к обратной связи автоматического выключателя, PIR с 230 V выходом, обнаружению включения прибора.
Port 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Аналоговый/цифровой вход с подтяжкой 10k к 3.3 V; второй провод к общему GND.
Port 6 - IN2: те же возможности, что и IN1.
Port 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Выбор подтяжки внутренняя; общий GND.
Port 8 - IN4: как IN3.

Возможности Modbus RTU (прошивка Modbus)
При включении модуль индицирует адрес Modbus (рег 8192), скорость (8193) и паритет (8194) светодиодными вспышками. Адрес Modbus по умолчанию: 33 (0x21).
Примеры регистров: Addr 0..2 управляют RL1..RL3 (0=OFF, 1 или 65280=ON, другие значения = временное ON). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON или аналоговые диапазоны при соответствующей конфигурации). Подробные регистры для конфигурации портов, опций инверсии, времени, скорости порта и ревизии прошивки доступны.

DCMD / функции автоматизации (прошивка DomBus)
Порты принимают DCMD‑команды и генерируют события (OFF, ON, PULSE, PULSE1/2/4, диапазоны VALUE). DCMD позволяет организовать локальные автомации между модулями, которые работают даже при отсутствии центрального контроллера (напр., переключение по импульсу, триггеры по значениям датчиков).

Примечания по применению и установки

• Нулевой переход через INAC снижает пусковой ток у ёмкостных нагрузок и минимизирует перенапряжения у индуктивных нагрузок при отключении.
• RS485 кабель: предпочтителен линейный шинас 100–150 Ω терминаторами на обоих концах; экран подключать к GND с одной стороны; общий GND между устройствами.
• Питание: стабильный 12 V источник с UPS/резервом рекомендуется, если требуется поддерживать контроллер и модули при отключении сетевого питания.

Безопасность и указания по установке
DomBus21 рассчитан на токи до 15 A на реле (250 Vac). Убедитесь в правильности подключений, наличии подходящих предохранителей и сечения проводов. Проверяйте нагрев клемм под нагрузкой (например, с помощью ИК‑камеры) и соблюдайте местные электротехнические нормы.

Технические характеристики

• Модель: Creasol DomBus21
• Реле: 3 × SPST фиксирующихся реле, 15 A, 250 Vac (≈3 kW на реле)
• AC вход: 1 × INAC оптоизолированный вход, 100–250 Vac (нулевой переход & обнаружение присутствия)
• Низковольтные входы: 4 настраиваемых входа (аналог/цифровой/twinbutton/счётчик/SENSOR_ALARM/NTC)
• Потребление: ≈15 mW (даже при реле ON)
• Шина: RS485 промышленного класса, 115200 bps (DomBus); рекомендуемая длина ~500 m
• Протоколы: DomBus (мульти‑мастер) или Modbus RTU
• Габариты: 59 × 42 × 21 mm
• Адреса по умолчанию: DomBus 0xff21; Modbus slave 33 (0x21)
